TUR-10
TUR-11
b

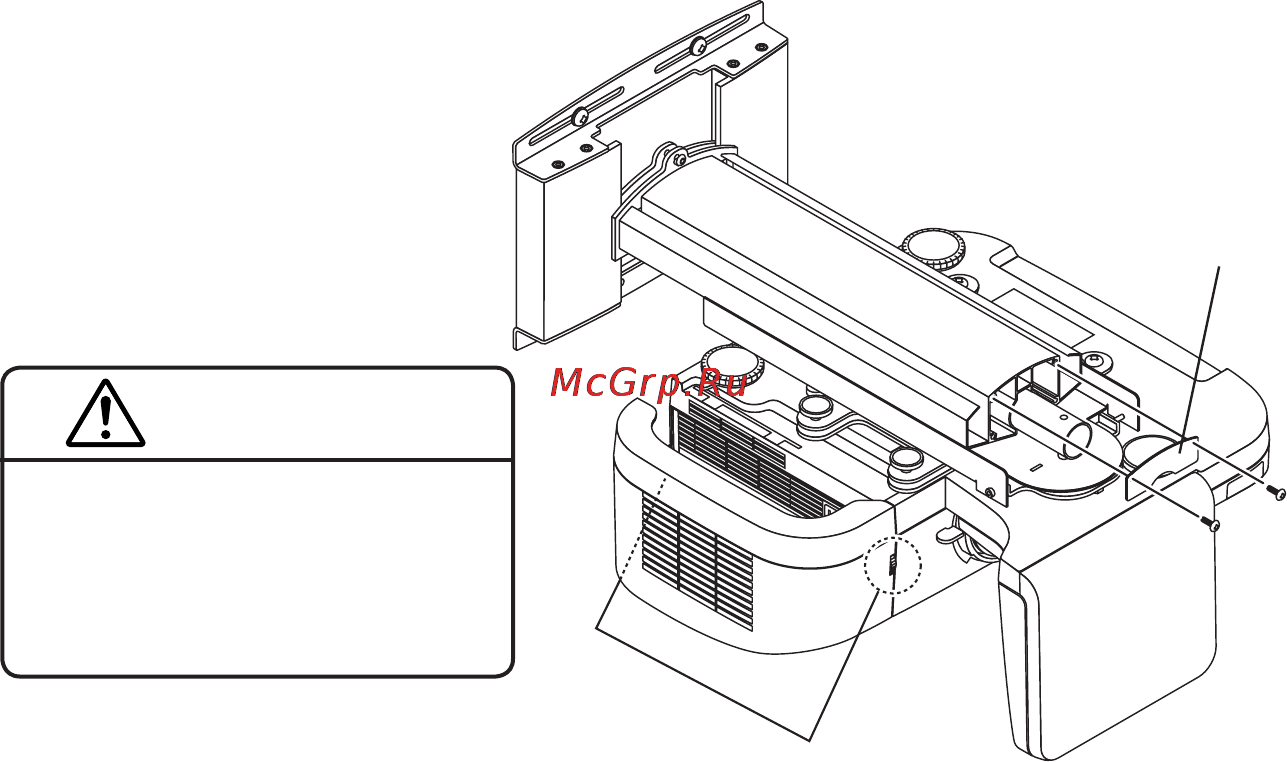

Beraberinde gelen plakayı (B) kola takmak için, beraberinde gelen iki M5.5x9.5 vidayı kullanın.
c
Projeksiyon cihazının kablo kılıfını çıkartın.
b
c
Plaka (B)
Uyarı
Plaka (B) yüklü değilse, projeksiyon
cihazı kolun dışına kayıp aşağı
düşebilir ve bu da yaralanmaya
neden olabilir.
