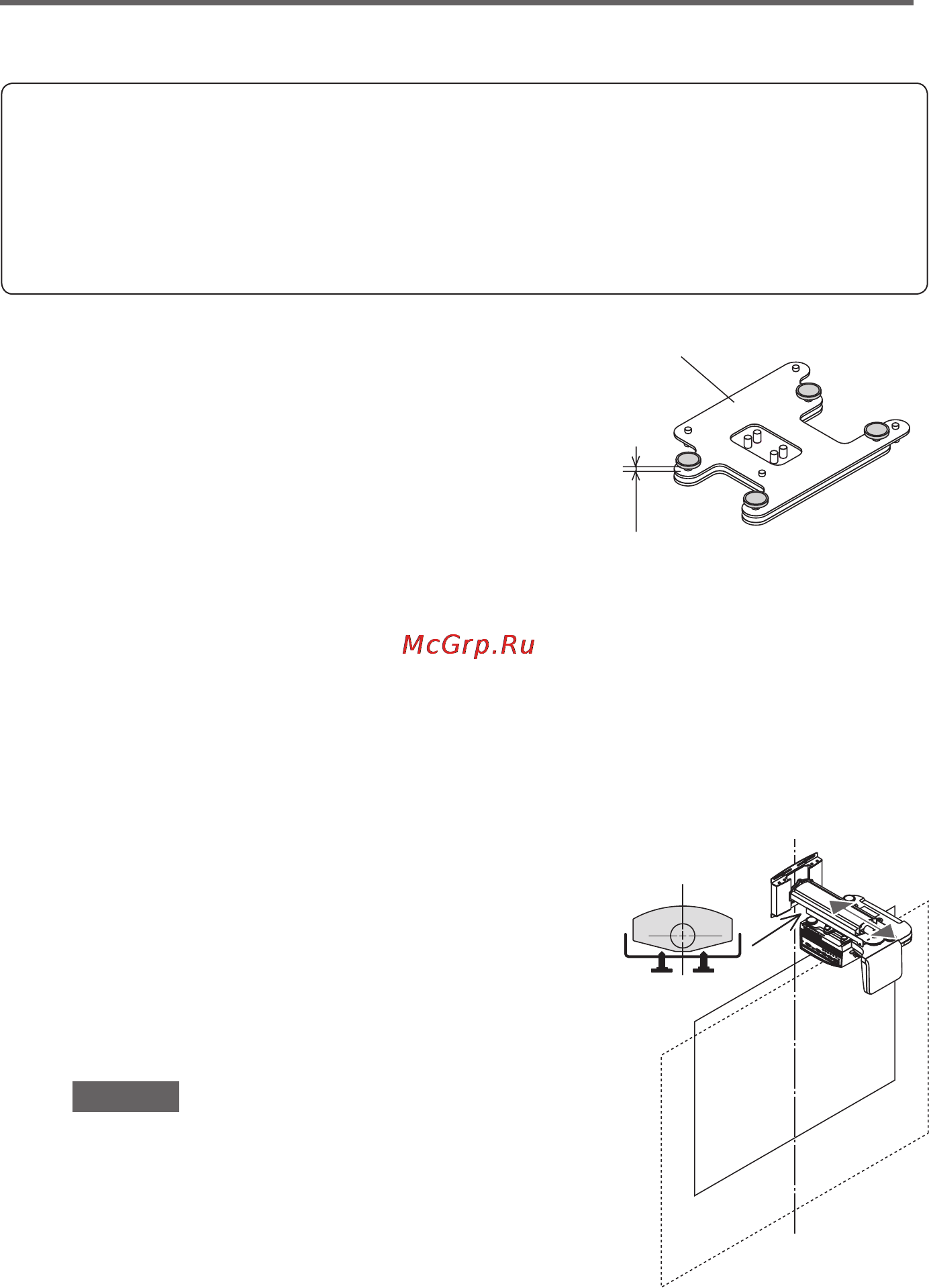

Ustawienie pozycji projektora
Czynności wstępne
Przed rozpoczęciem regulacji
• Wyświetl obraz z projektora, następnie użyj dźwigni nastawienia ostrości projektora, by w przybliżeniu
ustawić ostrość wyświetlanego obrazu.
Poszukaj informacji o tym, jak wyświetlić obraz, w rozdziale „Instalacja” instrukcji obsługi projektora.
• Z wyświetlonego na ekranie menu wybierz „Ceiling Front" (sufitowe przednie) w „Orientation"
(ustawienie) jako sposobu wyświetlania.
1. Sprawdź pokrętła regulacji nachylenia.
Upewnij się, że cztery pokrętła regulacji nachylenia mają
ustawioną tę samą wysokość regulacji.
Jeżeli płytka mocująca projektor jest ustawiona skośnie, nie
można wykonać prawidłowej regulacji poziomej i pionowej.
Płytka mocująca projektor
Wysokość regulacji pokrętła
2. Ustaw rozmiar wyświetlanego obrazu i lewe/prawe
nachylenie.
* Ilustracje w tej instrukcji pokazują regulację dla obrazu o współczynniku kształtu 4:3. Nie jest
omawiane podłączanie przewodów ekranu i projektora.
Ustaw rozmiar wyświetlanego obrazu i, jeśli to konieczne, nachylenie zgodnie ze wskazówkami zegara
lub w stronę przeciwną.
a
Poluzuj regulację pionową/pokrętła mocowania ramienia.
- Poluzuj dwa pokrętła zaznaczone na tej ilustracji na czarno.
b
Przesuń projektor do tyłu lub do przodu, tak by uzyskać
odpowiedni dla ekranu rozmiar wyświetlanego obrazu.
Aby to zrobić, chwyć pewnie z obu stron projektor i ostrożnie
go przesuń.
Uwaga
Nie chwytaj części lustrzanej. W przeciwnym
razie lustro może oderwać się lub zostać
zniszczone.
- Aby wyregulować nachylenie w kierunku prawym lub
lewym, kontynuuj od kroku
c
.
- Jeżeli wykonywane będzie tylko ustawianie rozmiaru,
dokręć dwa pokrętła pokazane na ilustracji na czarno.
b
a
