GER-8
GER-9
c

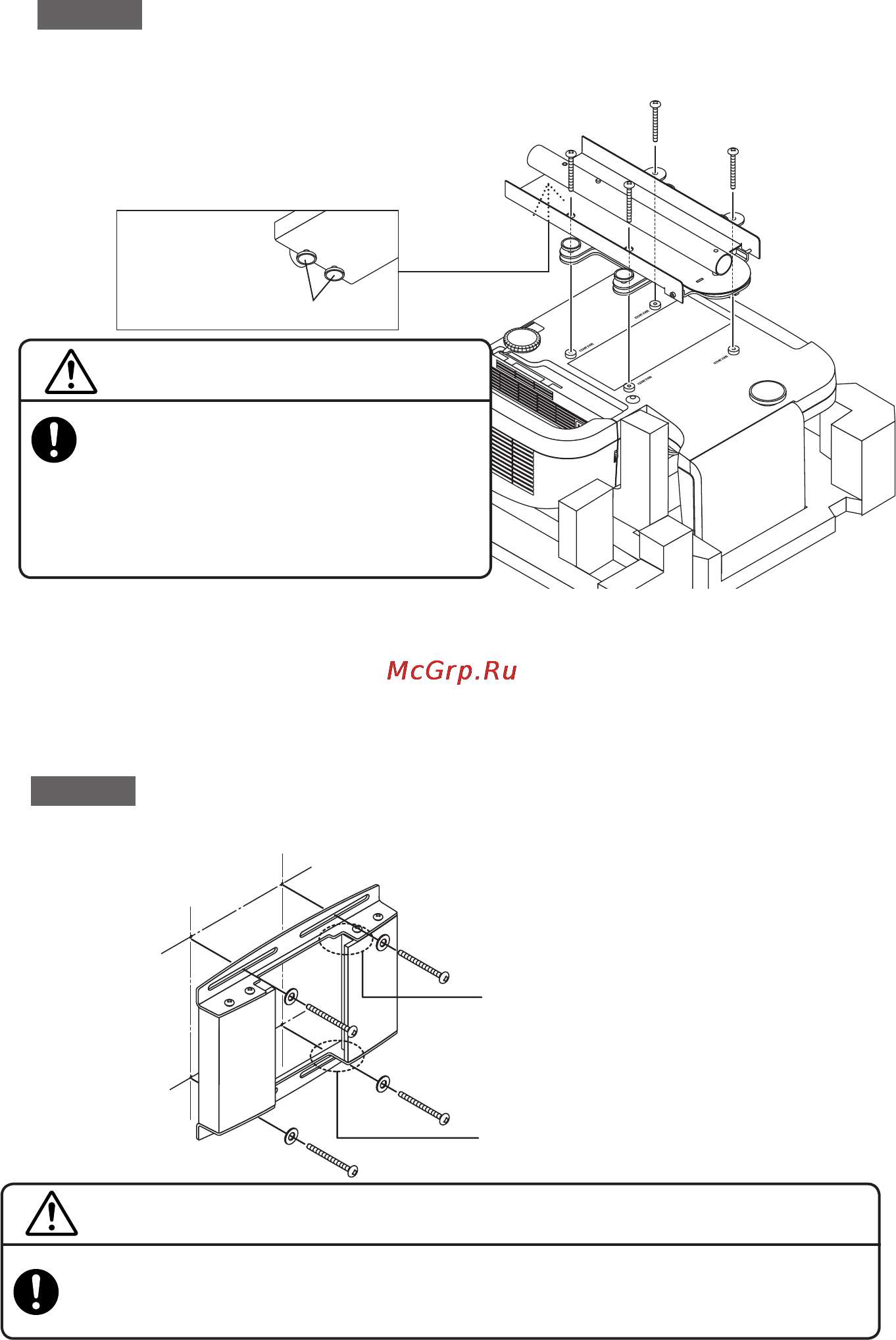

Richten Sie den Projektoradapter mit den Löchern an der Unterseite des Projektors aus und
befestigen Sie den Adapter sicher mit den vier mitgelieferten Schrauben (M4x20).
d
Lösen Sie die Vertikaleinstellungs-/Armbefestigungsknöpfe des Projektoradapters.
Vorsicht
Versuchen Sie nicht, den Projektoradapter ohne die befestigten Schaumstoff-
Abstandshalter anzubringen. Anderenfalls könnte der Spiegelabschnitt einer
übermäßigen Krafteinwirkung ausgesetzt werden, was zur Verschiebung des
projizierten Bildes führen und ernste Beschädigung verursachen kann.
Vertikaleinstellungs-/Armbefestigungsknöpfe
c
d
Warnung
Falls andere als die mitgelieferten Schrauben
verwendet werden, könnte der Projektor ernsthaft
beschädigt werden oder der Projektor könnte
herunterfallen und Verletzungen verursachen.
Stelle n Sie sicher, nur die mitgeliefer t e n
Schrauben zu verwenden.
2. Den Wandadapter am Baumaterial der Wand befestigen.
Um ein projiziertes Bild ohne Verzerrung zu gewährleisten, sollten die Mitte des Wandadapters
und die Mitte des Bildschirms auf einer geraden Achse aneinander ausgerichtet werden.
• Der Wandadapter hat eine Oben/Unten-Ausrichtung. Vergewissern Sie sich, ihn in der
richtigen Ausrichtung anzubringen.
Vorsicht
Wenn der Wandadapter in umgekehrter Oben/Unten-Ausrichtung montiert wird,
ist die korrekte Installation nicht möglich.
• DerWandadapterkannübereinenBereichvon±50mmhorizontaleingestelltwerden.
Seite mit Ausfräsungen zeigt nach oben
Seite ohne Ausfräsungen zeigt nach unten
Warnung
Verwenden Sie nur M6-(1/4 Zoll)-Schrauben oder Bolzen (4 Stellen), um den Wandadapter zu
befestigen. Falls andere Schrauben oder Bolzen als M6 verwendet werden, könnte der Projektor
herunterfallen und Verletzungen verursachen.
