Nec U300X [87/192] Montagem do projetor
![Nec U310W [87/192] Montagem do projetor](/views2/1015964/page87/bg57.png)
POR-6
POR-7
Montagem do projetor
Preparativos
1. Determine o local de instalação do ecrã, e de acordo com isto decida a posição de instalação
da unidade de montagem de parede.
Consulte a secção "Instalação" no manual do utilizador incluído com o projetor para mais
informações.
• Nãoépossívelainstalaçãoparaprojeçãooblíqua.Denaaposiçãoparaprojeçãofrontal.
2. Assegure-se de que são cumpridas todas as condições descritas na secção "Dê especial
atenção ao seguinte" na página POR-2 deste manual.
• Dado queo U300X/U250X/U310W/U260W tem um grande ângulo de elevação ótica
axial,umapequenaalteraçãodadistânciadeprojeçãoteráumgrandeefeitonotamanho
eposição do ecrã. Se o ângulo do projetor estiver incorreto, a distorção daimagem
aumentará.
1. Instale o adaptador do projetor neste.
a

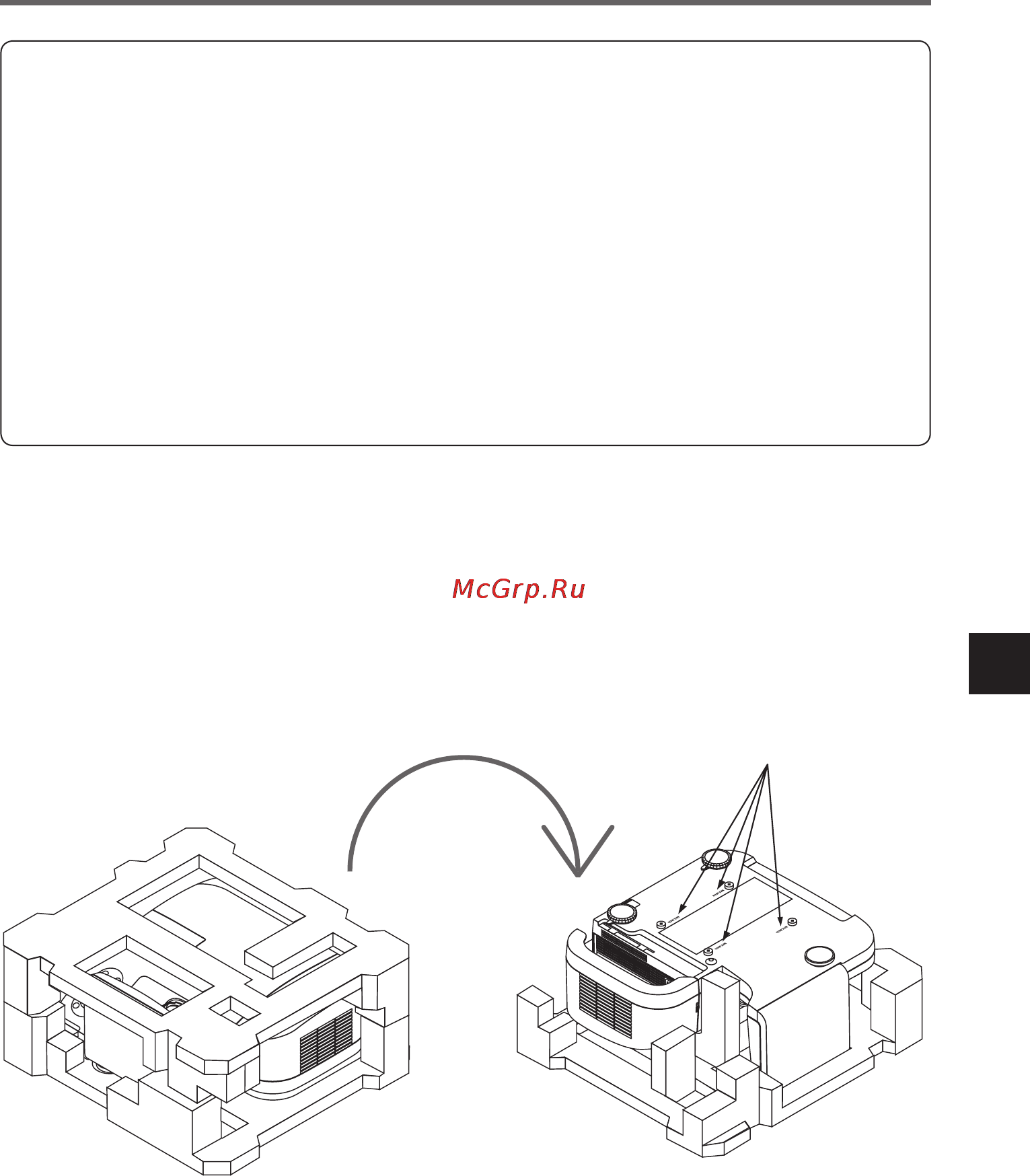

Remova o projetor da sua caixa e retire a embalagem de plástico.
b
Recoloque os espaçadores de espuma da embalagem no projetor e depois vire o projetor de
cima para baixo.
Nota: Existem quatro orifícios de parafusos no fundo do projetor marcados "MAX.M4x10".
Esta indicação não se aplica ao adaptador de projetor deste produto.
b
(Nota)
