CHI-4
CHI-5
准备工作

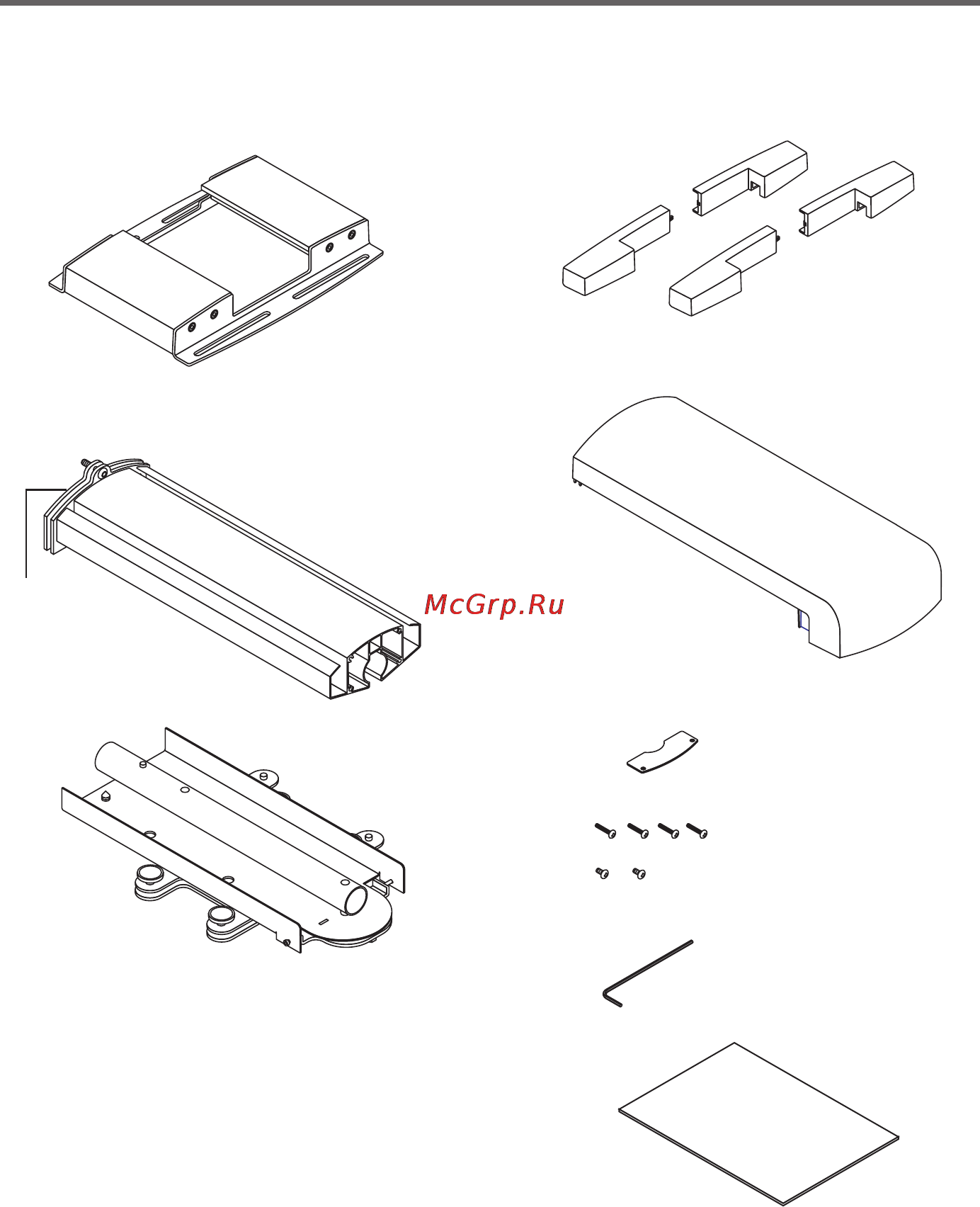

封装部件
请检查封装项目。
墙式转接器 ：1 个
横臂 ：1 个
投影机适配器 ：1 个
盖板（A、B）2 对
横臂盖板 ：1 个
转接板 (B) ：1 个
M4 螺丝 ：4 颗
M3.5 螺丝 ：2 颗
六角扳手 ：1 把
安装与调试手册 ：1 本
转接板 (A)
