Глава 52 Устранение неполадок
Руководство пользователя GS-4012F/4024
478
1 В браузере Internet Explorer выберите пункты меню Tools, Internet Options,
Privacy.
2 Выберите Settings…, чтобы открыть экран Pop-up Blocker Settings.

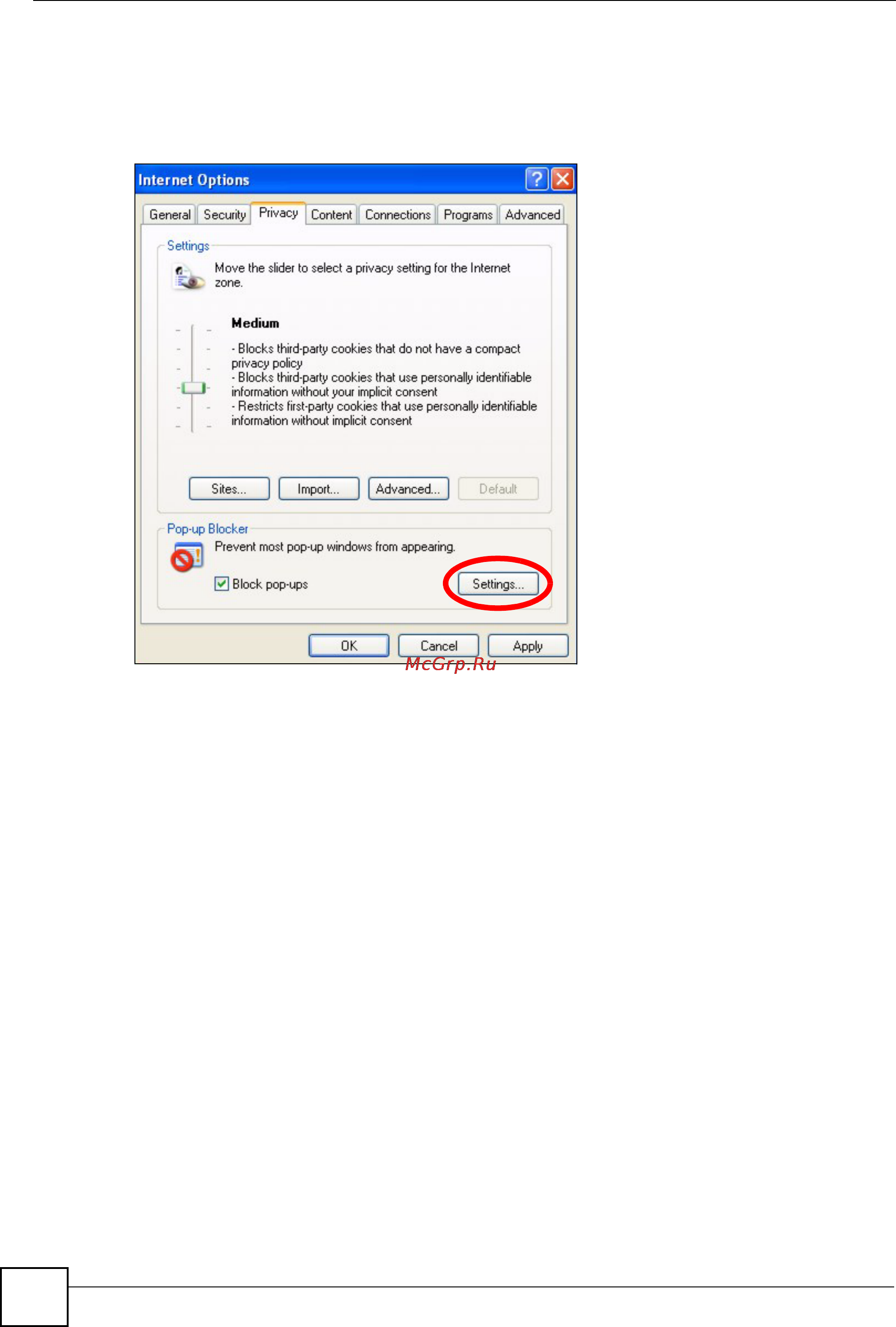

Рисунок 205 Меню Internet Options
3 Введите IP-адрес устройства (Web-страницы, которую не требуется блокировать) с
префиксом «http://». Например, http://192.168.1.1.
4 Нажмите Add, чтобы этот IP-адрес попал в список разрешенных сайтов Allowed
sites.
