Глава 52 Устранение неполадок
Руководство пользователя GS-4012F/4024
479

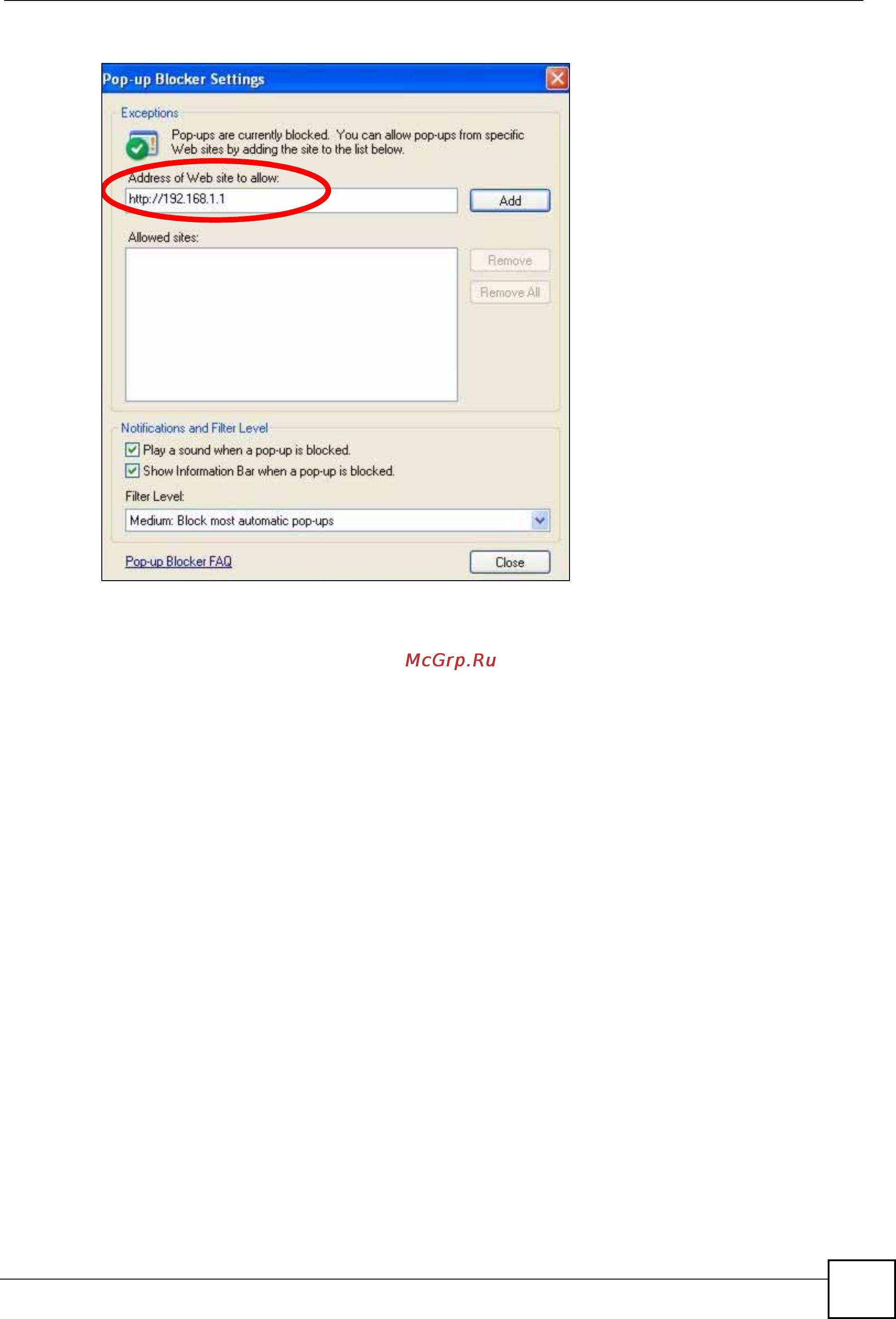

Рисунок 206 Экран Pop-up Blocker Settings
5 Нажмите Close, чтобы вернуться к экрану Privacy.
6 Нажмите Apply, чтобы сохранить эти настройки.
52.2.1.2 JavaScript
Если страницы Web-конфигуратора отображаются в Internet Explorer неправильно,
проверьте, включен ли JavaScript.
1 В браузере Internet Explorer выберите пункты меню Tools , Internet Options,
Privacy.
