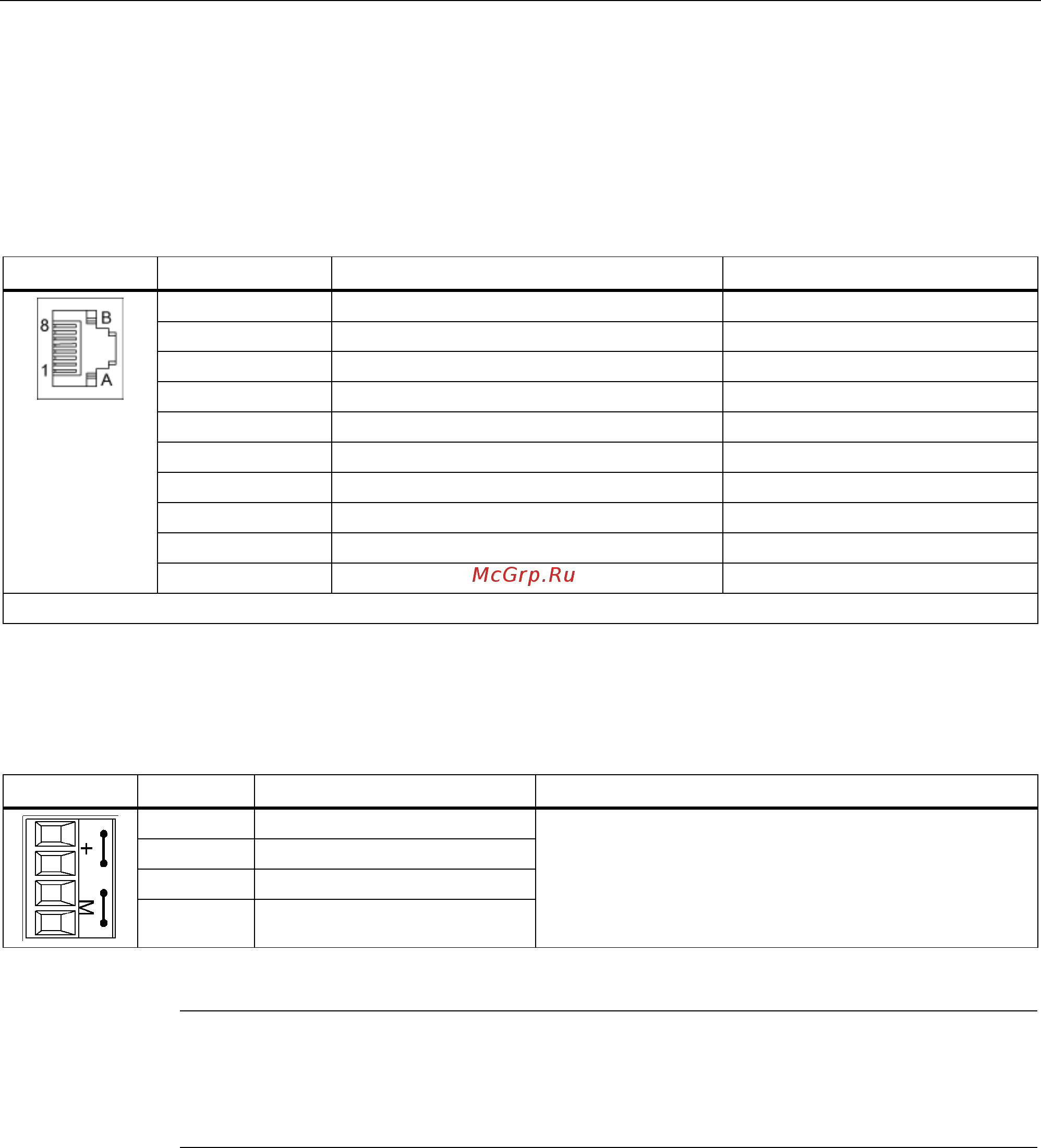

Электрический монтаж
4.10 Сигнальные соединения
Преобразователи и встроенные устройства
102 Руководство по эксплуатации, 03/2011, A5E03716106A
4.10.5.2 Подключение
X500: Интерфейс DRIVE-CLiQ
Таблица 4- 46 Интерфейс DRIVE-CLiQ X500
Контакт Имя сигнала Технические данные
1 TXP Передаваемые данные +
2 TXN Передаваемые данные -
3 RXP Принимаемые данные +
4 зарезервировано, не использовать
5 зарезервировано, не использовать
6 RXN Принимаемые данные -
7 зарезервировано, не использовать
8 зарезервировано, не использовать
A + (24 В) Напряжение питания
B M (0 В) Масса электроники
Глухая крышка для интерфейсов DRIVE-CLiQ (50 шт.) Заказной номер: 6SL3066-4CA00-0AA0
X524: Питание электронного блока
Таблица 4- 47 Клеммная колодка X524
Клемма Функция Технические данные
+ Питание электронного блока
+ Не используется
M Масса электроники
M Масса электроники
Напряжение: DC 24 В (20,4 В – 28,8 В)
Потребляемый ток: макс. 0,5 A
макс. ток через перемычку в штекере: 20 A при 55 °C
Макс. подсоединяемое сечение: 2,5 мм²
Примечание
Обе «+» или «M» клеммы шунтированы в штекере, а не в устройстве.
За счет этого обеспечивается питание по петлевой схеме.
Электропитание может осуществляться через клеммы X41:1/2 от силового модуля.
