Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
129
Конфигурирование стояночного тормоза двигателя

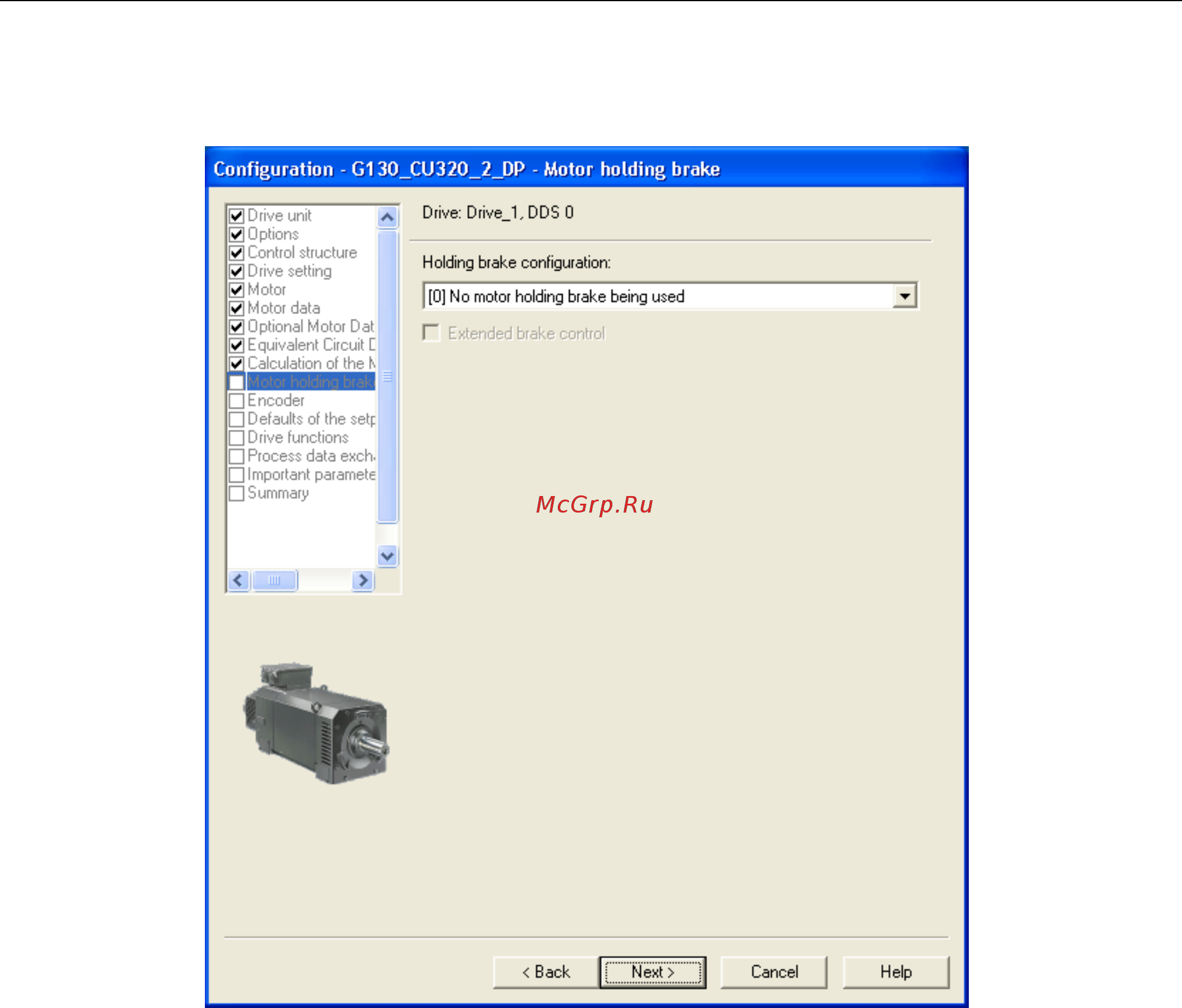

Изображение 5-22 Конфигурирование стояночного тормоза двигателя
⇒ В пункте Конфигурация стояночного тормоза: выберите соответствующую установку
для конфигурации Вашего устройства.
● 0: стояночный тормоз двигателя отсутствует
● 1: Стояночный тормоз двигателя как цикловое программное управление (ЦПУ)
● 2: Стояночный тормоз двигателя постоянно отпущен
● 3: Стояночный тормоз двигателя как ЦПУ, подключение через BICO
⇒ При выборе стояночного тормоза двигателя можно дополнительно активировать
функциональный модуль «Расширенное управление торможением».
⇒ Щелкнуть на Далее >
