Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
135
Выбор типа телеграммы PROFIdrive

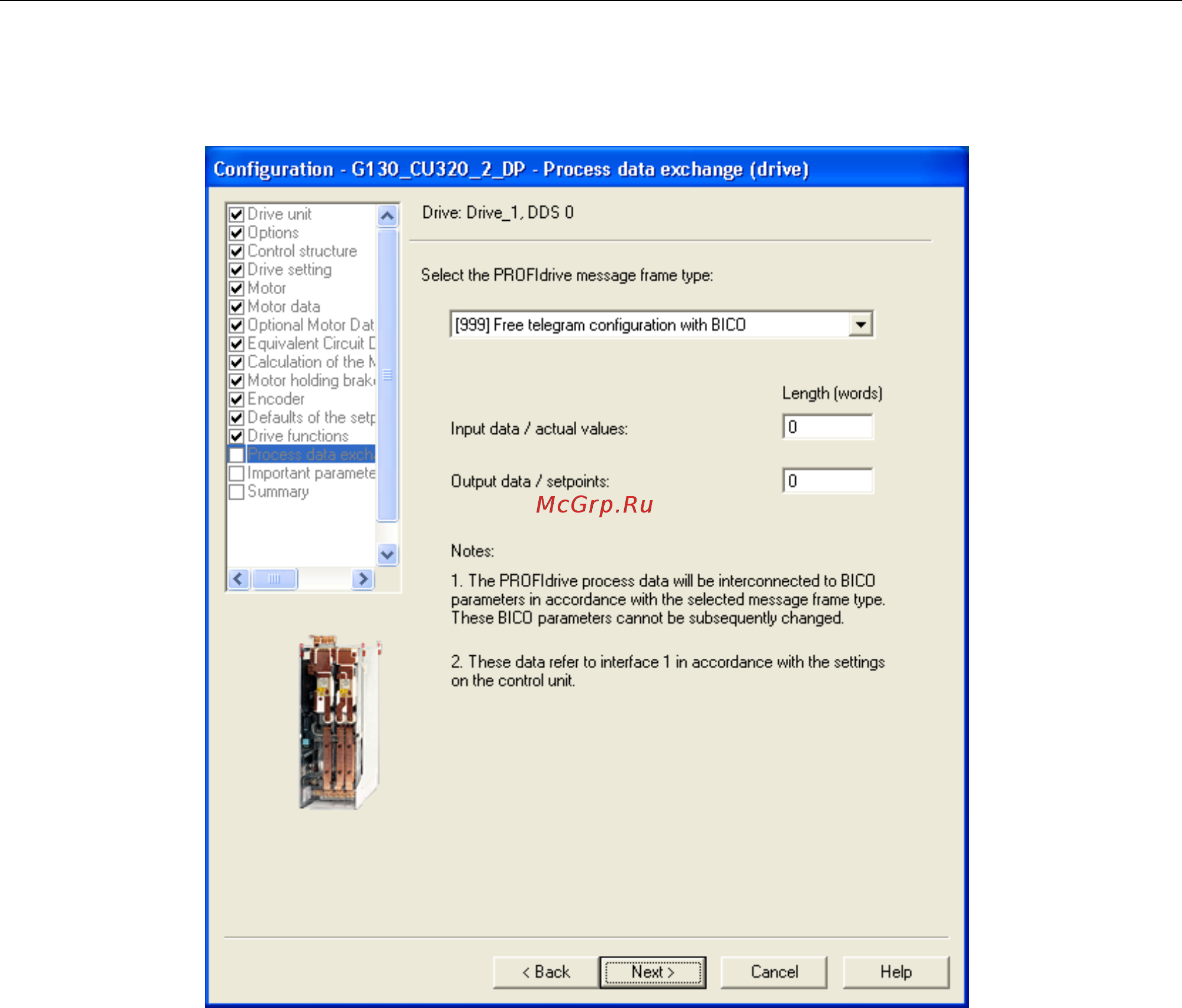

Изображение 5-27 Выбор типа телеграммы PROFIdrive
⇒ Выбрать в меню Выбор типа телеграммы PROFIdrive: тип телеграммы PROFIdrive.
Типы телеграмм
● 1: Стандартная телеграмма 1
● 2: Стандартная телеграмма 2
● 3: Стандартная телеграмма 3
● 4: Стандартная телеграмма 4
● 20: Телеграмма Siemens 20 (VIK-NAMUR)
● 220: Телеграмма Siemens 220 (Branche Metall)
● 352: Телеграмма Siemens 352 (PCS7)
● 999: Независимое проектирование телеграммы с помощью BICO
⇒ Щелкнуть на Далее >
