Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
140 Руководство по эксплуатации, 03/2011, A5E03716106A
Результаты предыдущих шагов
● Проект для приводного устройства был создан с помощью STARTER offline.
● Все данные проекта были сохранены на жесткий диск PC.
● Данные проекта были переданы на приводное устройство.
● Данные проекта были сохранены энергонезависимо от карту CompactFlash
приводного устройства.
Примечание
STARTER представляет собой инструмент для ввода в эксплуатацию, который
поддерживает вас в любое время при сложных вмешательствах в приводную систему.
Если вы в режиме Online возникают состояния системы, которые кажутся не
управляемыми, рекомендуется удалить проект привода из навигатора по проекту и при
помощи STARTER внимательно составить новый проект с соответствующими данными
конфигурации для Вашего приложения.
5.3.4 Ввод в эксплуатацию со STARTER через Ethernet
Описание
Управляющий модуль может быть введен в эксплуатацию с помощью PG/PC через
встроенный Ethernet-интерфейс. Этот интерфейс предусмотрен только для ввода в
эксплуатацию, не для управления приводом при эксплуатации.
Условия
● STARTER от версии 4.1.5 или выше
● Управляющий модуль CU320-2 DP с версией устройства "C"
STARTER через Ethernet (пример)
(WKHUQHW
͇͇͖͙͋͌͗
(WKHUQHW
͏͔͙͌͗͛͌͐͘
&RQWURO
8QLW
'HYLFH
,3
(WKHUQHW
3*3&
67$57(5

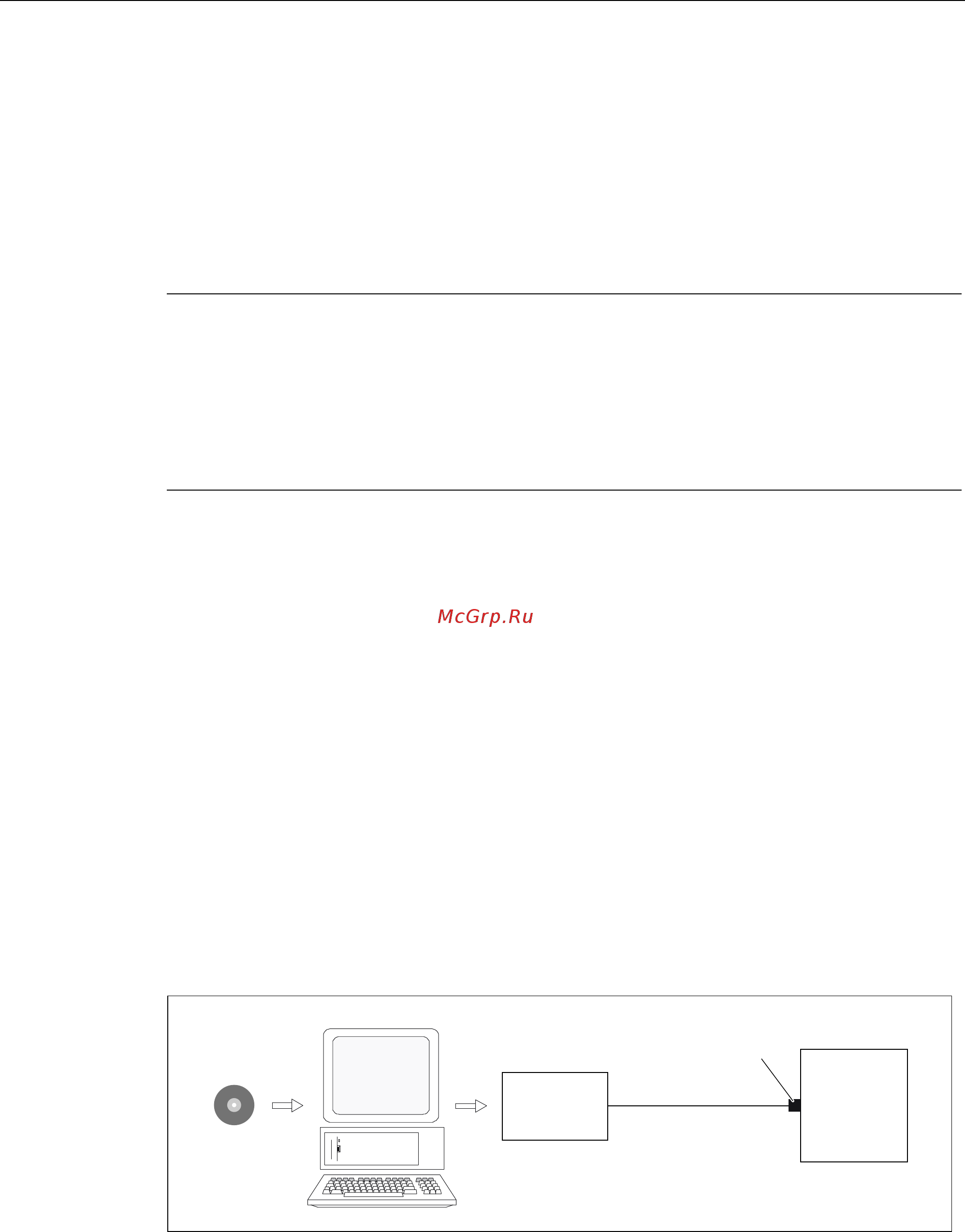

Изображение 5-31 STARTER через Ethernet (пример)
