Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
138 Руководство по эксплуатации, 03/2011, A5E03716106A
5.3.3 Передача проекта привода
Проект создан и сохранен на жестком диске. Следующий этап – передача данных
конфигурации, содержащихся в проекте, на приводное устройство.
Определение точки доступа Online
Для соединения с целевой системой необходимо определить выбранную точку
доступа.
Выбрать на панели меню Целевая система > Выбрать целевые устройства...,
появляется следующая диалоговая маска.

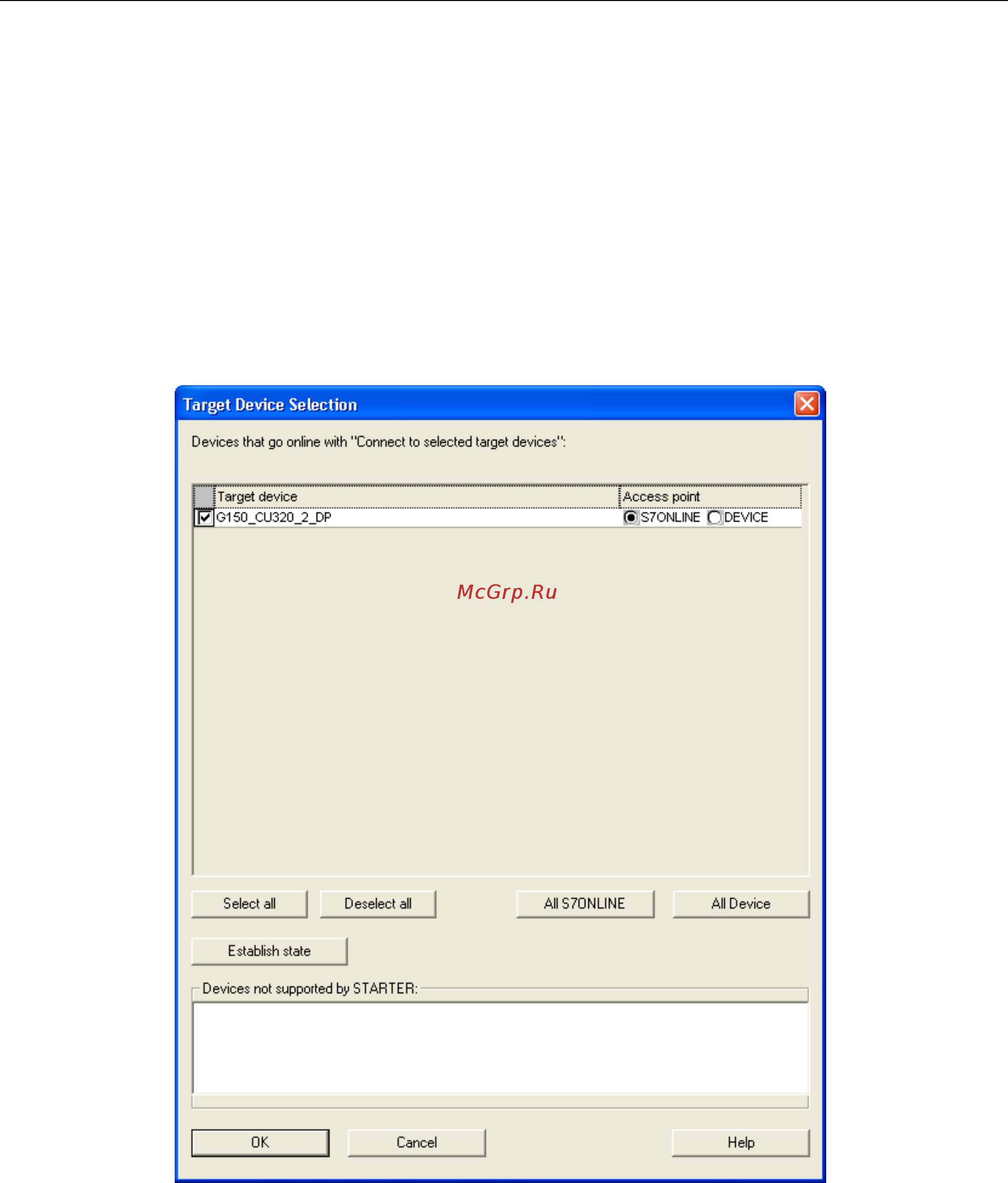

Изображение 5-30 Выбор целевых устройств и определение точек доступа
В диалоговой маске перечисляются все имеющиеся в проекте устройства.
