Управление
6.8 Коммуникация через PROFINET IO
Преобразователи и встроенные устройства
226 Руководство по эксплуатации, 03/2011, A5E03716106A
PROFINET IO с IRT (Isochronous Real Time)
Isochronous Real Time Ethernet: Свойство реального времени PROFINET IO, при кото-
ром телеграммы IRT передаются детерминировано, по запланированным маршрутам
в установленной последовательности, чтобы достичь наилучшей синхронности и
производительности между IO-Controller и IO-Device (приводное устройство). Также
обозначается и как запланированная по времени коммуникация, при этом исполь-
зуется информация о сетевой структуре.
Для IRT необходимы специальные сетевые компоненты, поддерживающие заплани-
рованную передачу данных.
При реализации этого метода передачи достигается время цикла мин. в 500 мкс и
точность фазовых флуктуаций менее чем в 1 мкс.
͎͇͎͉͗͌͌͗͏͕͉͇͔͔͗͐͢
͋͏͇͖͇͎͕͔
͓͏͔͏͓͇͔͇͒ͣͦ͟͏͗͏͔͇
͔͇͖͗͏͓͌͗͝͏͓͑͒͘
̽͏͑͒͏͇͌͑ͦ͘͞
͎͇͖͇͔͒͏͕͉͇͔͔͇͗ͦ
͕͓͓͚͔͑͏͇͑͝͏ͦ
͖͕͔͙͇͔͔͇͕͓͓͚͔ͦ͑͘͏͇͑͝͏ͦ
̱͕͔͙͕͗͒͏͚͓͖͗͌͐͗͌͋͌͒͢
̱͕͔͙͕͗͒͏͚͓͖͗͌͐͗͌͋͌͒͢

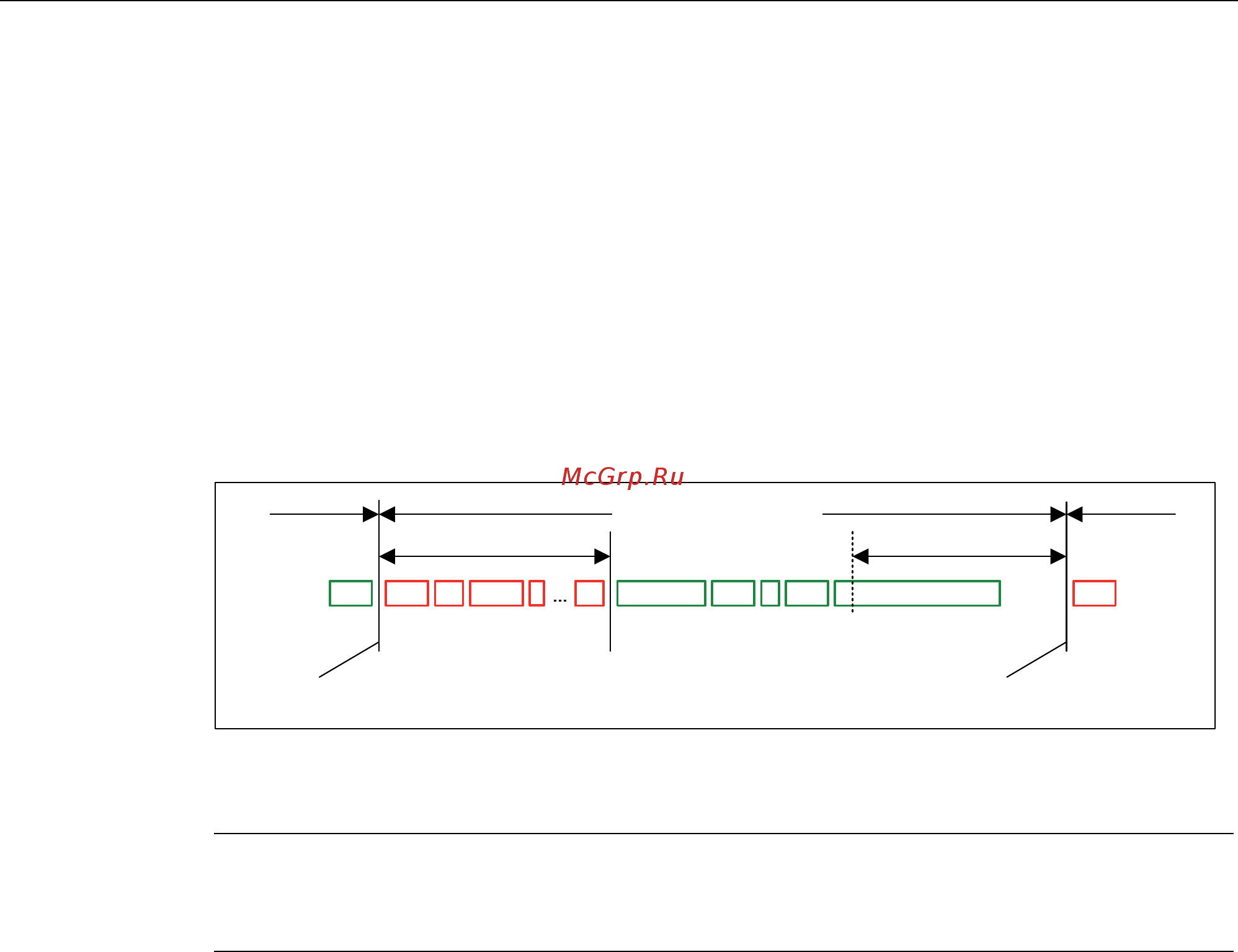

Изображение 6-33 Распределение / резервирование полосы пропускания PROFINET IO IRT
Примечание
Для работы станций S7-300 с приводами SINAMICS в настоящее время возможна
только коммуникация через PROFINET IO с RT и IRT высокой гибкости.
6.8.3.3 Адреса
Определение: MAC-адрес
Каждому PROFINET-устройству уже на заводе присваивается уникальный идентифи-
катор, действующий в любой точке мира. Этим 6-байтовым идентификатором является
MAC-адрес. MAC-адрес состоит из:
● 3-байтный код изготовителя и
● 3-байтный код устройства (текущий номер).
Обычно MAC-адрес указывается на передней части устройства.
Например: 08-00-06-6B-80-C0
