Управление
6.5 Источники заданных значений
Преобразователи и встроенные устройства
188 Руководство по эксплуатации, 03/2011, A5E03716106A
Параметр
p1030
Потенциометр двигателя - Конфигурация
p1037
Потенциометр двигателя - максимальная частота вращения
p1038
Потенциометр двигателя – минимальная частота вращения
p1047
Потенциометр двигателя - время разгона
p1048
Потенциометр двигателя – время возврата
r1050
Потенциометр двигателя - заданное значение частоты вращения после
датчика разгона
6.5.3 Постоянные заданные значения частоты вращения
Описание
Всего доступно 15 настраиваемых постоянных заданных значений частоты вращения.
В результате предварительной настройки источников заданных значений во время
ввода в эксплуатацию с помощью STARTER или панели управления обеспечивается
доступ к 3 постоянным заданным значениям частоты вращения. Выбор этих
постоянных заданных значений частоты вращения осуществляется через клеммы или
PROFIBUS.
Исходные условия
Предварительная установка для постоянных заданных значений частоты вращения
была выбрана при вводе в эксплуатацию:
STARTER:
"Постоянное заданное значение"
AOP30:
"4: Постоянное заданное значение”

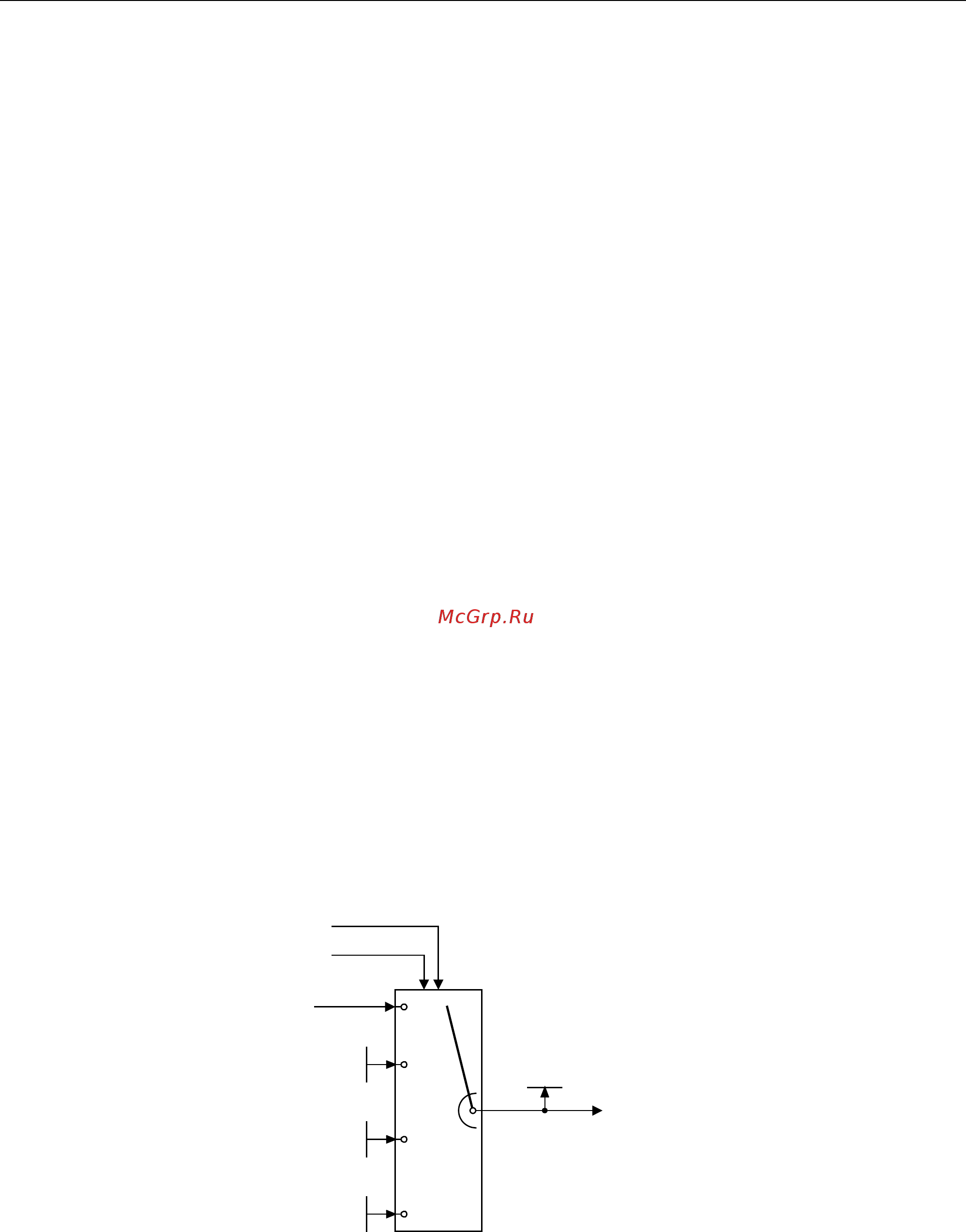

Схема прохождения сигналов
̶͕͙͕͔͔͕͎͇͇͔͔͕ͦ͌͋͌͘
͎͔͇͔͌͞͏͇͙͕͙͌͘͢͞
͉͇͔͗͌͠͏ͦ
̶͕͙͕͔͔͕͎͇͇͔͔͕ͦ͌͋͌͘
͎͔͇͔͌͞͏͇͙͕͙͌͘͢͞
͉͇͔͗͌͠͏ͦ
̶͕͙͕͔͔͕͎͇͇͔͔͕ͦ͌͋͌͘
͎͔͇͔͌͞͏͇͙͕͙͌͘͢͞
͉͇͔͗͌͠͏ͦ
̶͕͙͕͔͔͕ͦ͘
͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
͇͙͕͙͉͇͔͗͌͘͢͞͠͏ͦ
͙͉͚͙͋͌͐͌͘
)6:̨͏͙
)6:̨͏͙
S
S
S
U
Изображение 6-19 Схема прохождения сигналов: Постоянные заданные значения частоты
вращения
