Электрический монтаж
4.10 Сигнальные соединения
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
97
X542: 2 релейных выхода (переключающие контакты)

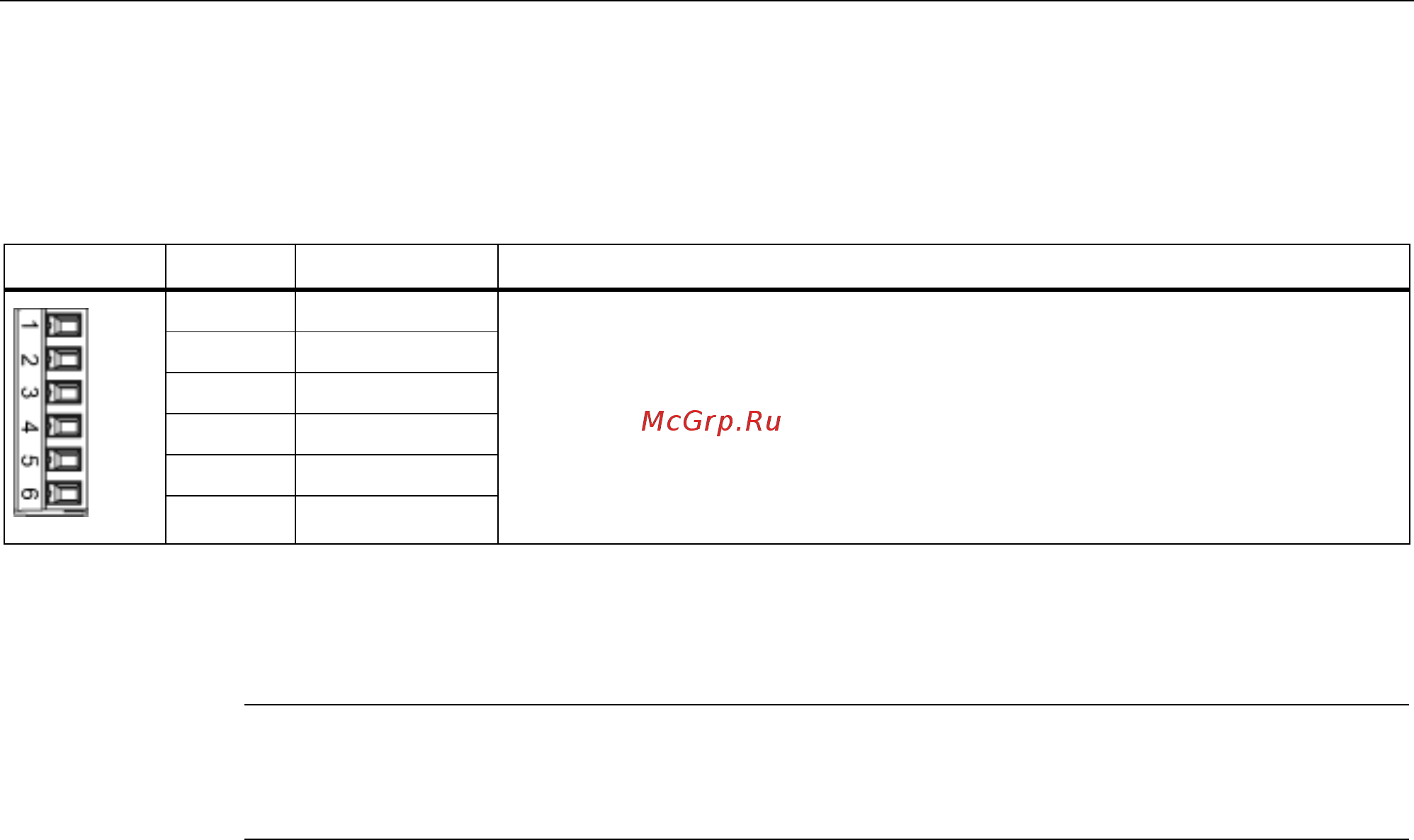

Таблица 4- 42 Клеммная колодка X542
Клемма Обозначение
1)
Технические данные
1 DO 0.NC
2 DO 0.COM
3 DO 0.NO
4 DO 1.NC
5 DO 1.COM
6 DO 1.NO
Вид контакта: переключающий контакт, макс. ток нагрузки: 8 A
Макс. напряжение переключения: AC 250 В, DC 30 В
Макс. разрывная мощность:
- при AC 250 В: 2000 ВA (косинус фи = 1)
- при AC 250 В: 750 ВА (косинус фи = 0,4)
- при DC 30 В: 240 Вт (омическая нагрузка)
Необходимый минимальный ток: 100 мA
1)
DO: Цифровой выход, NO: нормально-открытый, NC: нормально-закрытый, COM: Средний контакт
Макс. подсоединяемое сечение: 2,5 мм²
Примечание
Если на релейные выходы подается AC 230 В, то терминальный модуль необходимо
заземлить дополнительно через защитный провод сечением 6 мм².
