Siemens 6SL3310-1GE36-1AA3 [143/488] Настройка ip адреса в windows xp
![Siemens 6SL3310-1GE36-1AA3 [143/488] Настройка ip адреса в windows xp](/views2/1587107/page143/bg8f.png)
Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
141
Процедура установки режима Online через Ethernet
1. Установка интерфейса Ethernet в PG/PC согласно инструкциям изготовителя
2. Установка IP-адреса в Windows XP.
PG/PC присваивается свободный IP-адрес (к примеру, 169.254.11.1). Заводская
установка внутреннего интерфейса Ethernet -X127 управляющего модуля
169.254.11.22.
3. Настройка интерфейса Online в STARTER.
4. Присвоение IP-адреса и имени через STARTER (назначение узла)
Для того, чтобы STARTER мог установить связь, интерфейсу Ethernet должен быть
присвоен адрес. Выбрать режим Online в STARTER.
Настройка IP-адреса в Windows XP
На рабочем столе щелкнуть правой кнопкой мыши на "Сетевом окружении" ->
Свойства -> Двойной щелчок на сетевой карте -> Свойства -> Выбрать протокол
Интернет (TCP/IP) -> Свойства -> Ввод IP-адресов и маски подсети.

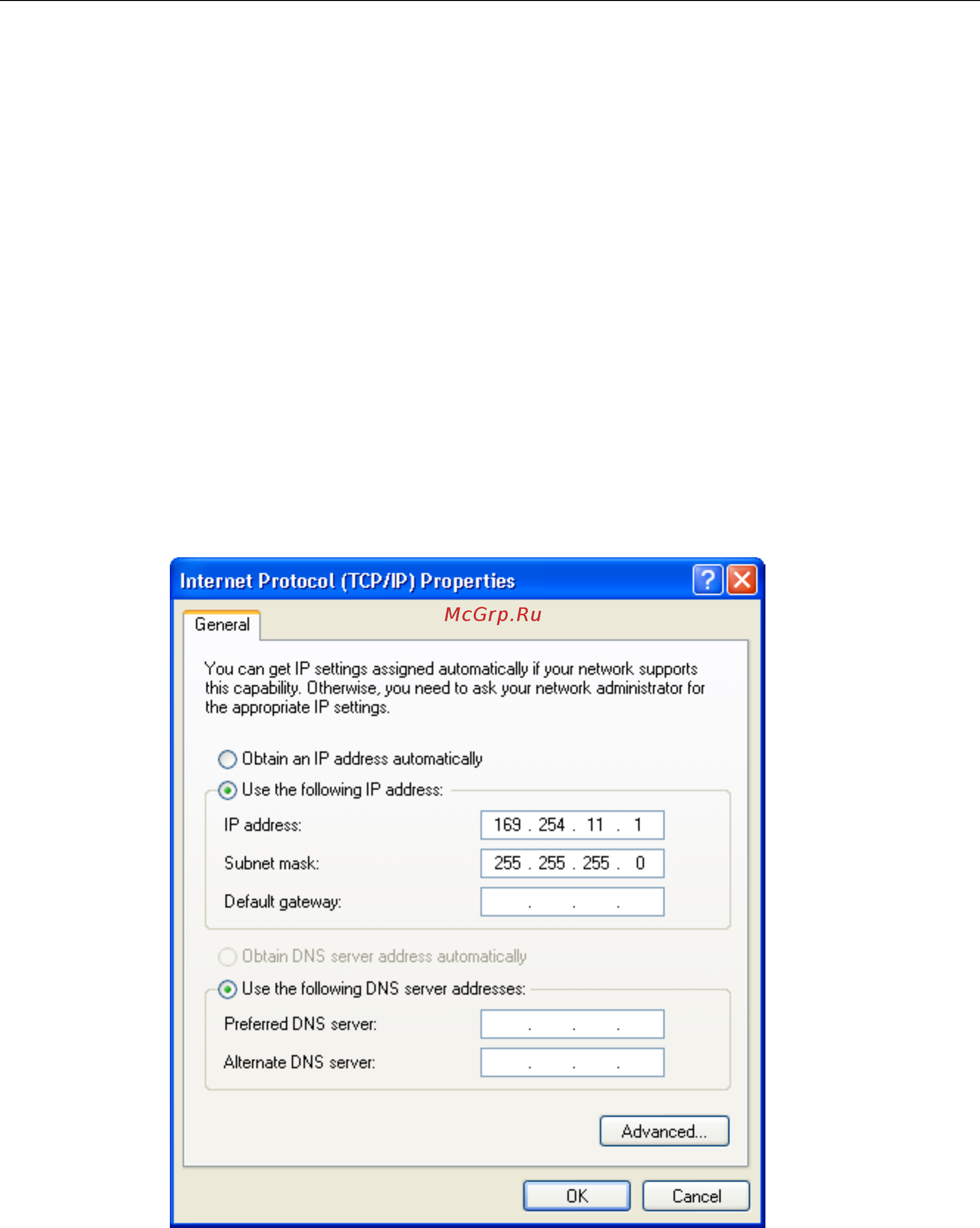

Изображение 5-32 Свойства интернет-протокола (TCP/IP)
