Управление
6.3 Основы приводной системы
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
173

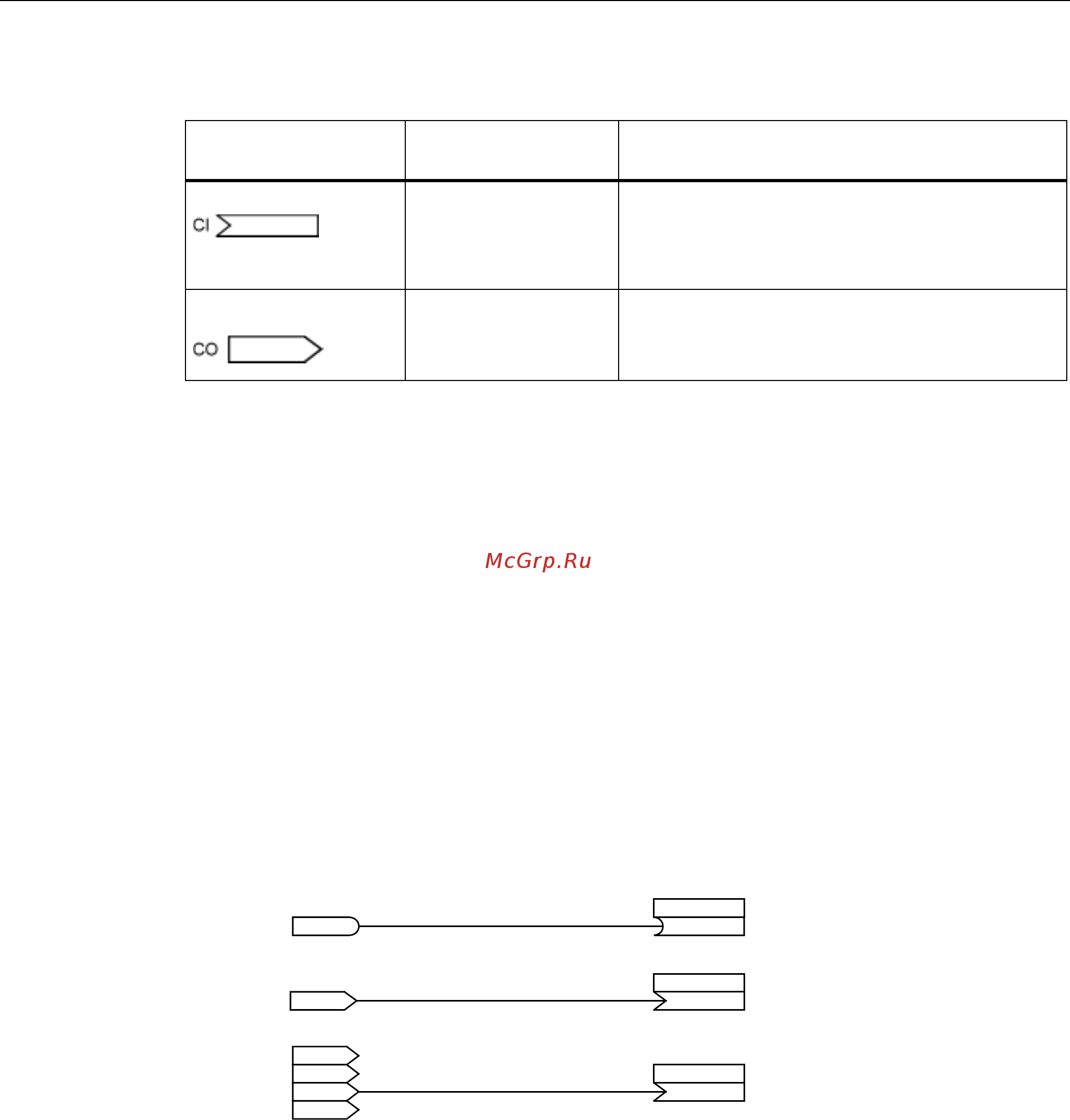

Таблица 6- 4 Коннекторы
Аббревиатура и
символ
Название Описание
Коннекторный вход
Коннекторный вход
(Приемник сигнала)
Может быть соединен с коннекторным выходом
в качестве источника.
Номер коннекторного выхода должен быть
записан как значение параметра.
Коннекторный выход
Коннекторный выход
(Источник сигнала)
Может быть использован в качестве источника
для коннекторного входа.
Соединить сигналы при помощи техники BICO
Для соединения двух сигналов одному входному параметру BICO (приемник сигнала)
должен быть присвоен желаемый выходной параметр BICO (источник сигнала).
Для соединения бинекторного/коннекторного входа с бинекторным/коннекторным
выходом необходима следующая информация:
Бинекторы:
Номер параметра, номер бита и идентификатор объекта
привода
Коннекторы без индекса:
Номер параметра и идентификатор объекта привода
Коннекторы с индексом:
Номер параметра и индекс и идентификатор объекта
привода
%2̨͏͔͙͕͔͉͕͌͑͗͐͋͢͢͜
&2̱͕͔͔͙͕͔͉͕͌͑͗͐͋͢͢͜
̯͙͕͔͘͞͏͑͘͏͔͇͇͊͒
%,̨͏͔͙͕͔͉͕͌͑͗͐͋͢͜
&,̱͕͔͔͙͕͔͉͕͌͑͗͐͋͢͜
̶͗͏͓͔͌͏͑͘͏͔͇͇͊͒
&2͘͏͔͕͓͋͌͑͘
̯͔͋͌͑͘
&2͈͎͌͏͔͇͋͌͑͘
S[[[[\
%,
U
%2
U
S[[[[\
>@
&,
>@
U
U
>@
>@
U
>@
U
S[[[[\
&,
Изображение 6-5 Соединить сигналы при помощи техники BICO
