Канал заданных значений и регулирование
7.3 U/f-управление
Преобразователи и встроенные устройства
254 Руководство по эксплуатации, 03/2011, A5E03716106A
Увеличение напряжения при ускорении (p1311)
Увеличение напряжения действует только в процессе ускорения и только до
достижения заданного значения.
Увеличение напряжения действует только при наличии сигнала "Разгон активен"
(r1199.0 = 1).
Через параметр r0056.6 можно наблюдать, активно ли увеличение напряжения при
ускорении.
̺͕͔͑͗͌͘͏͌
8I͕͈͔͇ͦ͢͞
̩͕͔͕͔͇͖͍͔͋͌͗ͦ͌͢͜͏͌
S͔͕͓͙͕͉͑͋͏͇͙͊͌͒ͦ[
U͙͚͕͖͕͙͌͑͌͌͗͘͠͏͉͔͒͌͏͙͇͙͕͇͌͗͘[
S͚͉͌͒͏͔͌͞͏͔͇͖͍͔͌͗ͦ͌͏͖ͦ͗͏͚͕͔͑͗͌͘͏͏
̺͕͔͑͗͌͘͏͌
8I͒͏͔͔͇͌͐ͦ
S[
͞͏͕͖͇͒͗͘
͖͕͕͉͒ͥ͘
̩͓͇͑͘
͓͇͎͇͑͋͘
9Q
S
I
Q
I
S
I
I
9
9
9
U

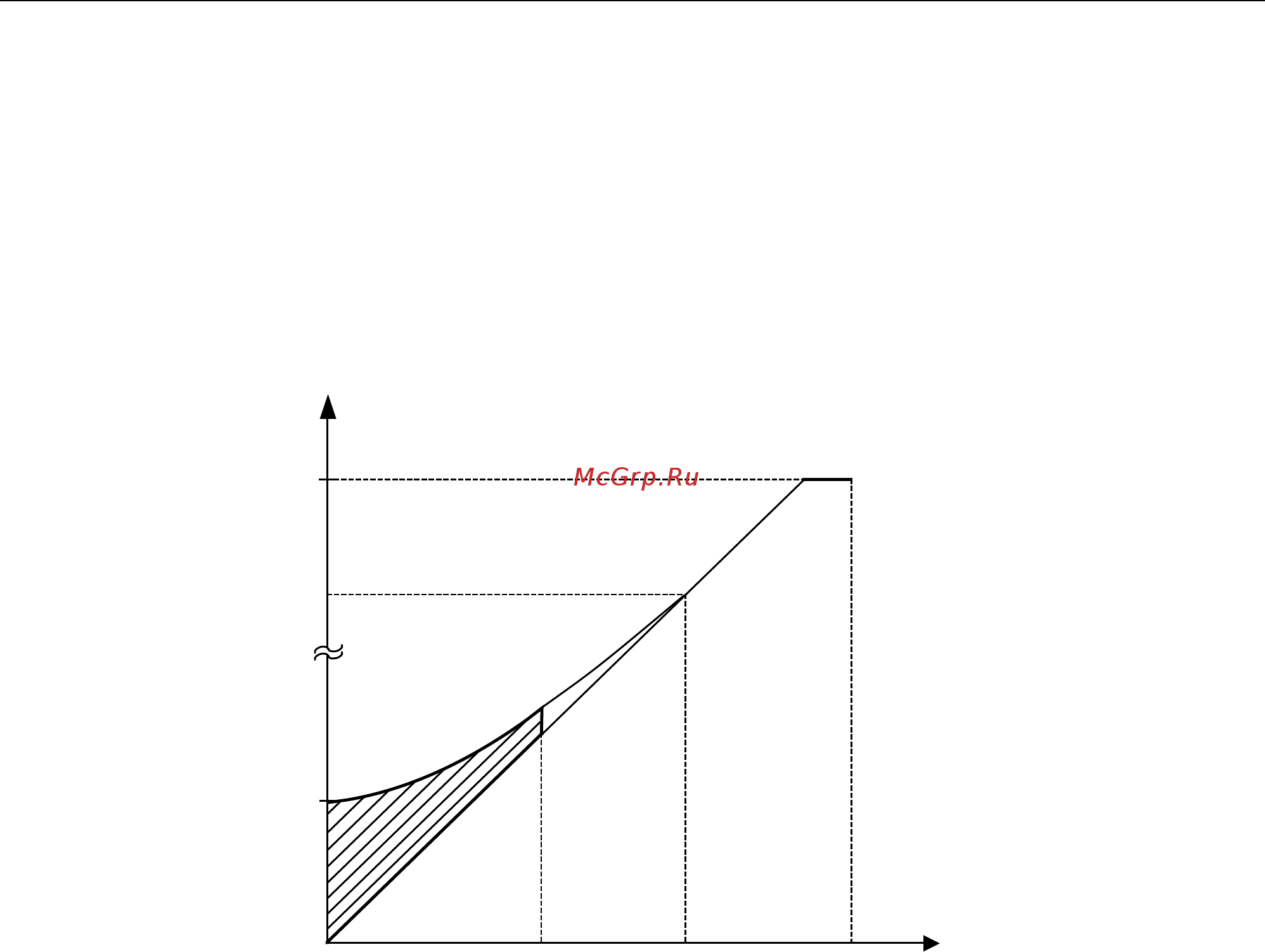

Изображение 7-8 Увеличение напряжения при ускорении (пример: p1300 = 0, p1310 = 0,
p1311 > 0)
Увеличение напряжения при пуске (p1312)
Увеличение напряжения действует только в процессе первого ускорения после
разрешения импульсов и только до достижения заданного значения.
Увеличение напряжения действует только при наличии сигнала "Разгон активен"
(r1199.0 = 1).
Через параметр r0056.5 можно наблюдать, активно ли увеличение напряжения при
пуске.
Функциональная схема
FP 6300 U/f-характеристика и увеличение напряжения
