Ввод в эксплуатацию
5.4 Панель управления AOP30
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
145
5.4 Панель управления AOP30
Описание
Для управления, наблюдений и ввода в эксплуатацию опционально имеется панель
управления со следующими особенностями:
● Жидкокристаллический графический дисплей с задней подсветкой для вывода
сопроводительных текстовых сообщений и «полосовым индикатором» выполнения
процессов
● Светодиоды для индикации состояний режимов
● Функция помощи с описанием причин и способов устранения неисправностей и
предупреждений
● Клавиатура для производственного управления приводом
● Переключатель ЛОКАЛЬНЫЙ/УДАЛЕННЫЙ для выбора рабочего места для
управления (приоритет управления с панели управления или клеммной
колодки/PROFIBUS)
● Десятикнопочная клавиатур для цифрового ввода заданных значений или
параметров
● Функциональные клавиши для навигации в системе меню
● Двухуровневая концепция защиты от случайного или несанкционированного
изменения настроек
● Степень защиты IP 54 (в монтированном состоянии)
̩̱̲͎͔͌͒͌͐͢
̶͚͖͍͔͗͌͋͗͌͋͌͏͌
͍͙͌͒͐͢
̴͌͏͖͇͉͔͕͙͗ͣ͘͘
͇͔͑͗͐͘͢
̶͗͏͕͗͏͙͙͚͖͇͉͔͌͗͒͌͏ͦ
͉͈͕͗͢
̫͏͖͒͌͐͘
̨͕͓͔͒ͣ͌͌ͣ͌͟͟
͚͔͛͑͝͏͕͔͇͔͒ͣ͢͜
͇͉͑͒͏͟
̫͙͌ͦ͘͏͔͕͖͕͔͇͑ͦ͞
͇͉͑͒͏͇͙͚͇͗
̷͉͌͌͗͘͏͕͉͇͔͗͏͌
̹͕͕͉͍͒͑͐͗͌͢͞͏͓
̩̱̲̩̱̲͂
̱͇͉͒͏͇͓͔͌ͥ͟
̨͕͒͑͏͕͉͇͇͉͗͑͑͒͏͇͙͚͗͢
̸͉͙͕͌͋͏͕͋͢͏͔͋͏͇͑͝͏
͇͈͕͕͕͙͕͔͗͌͊ͦ͘͘͞͏ͦ

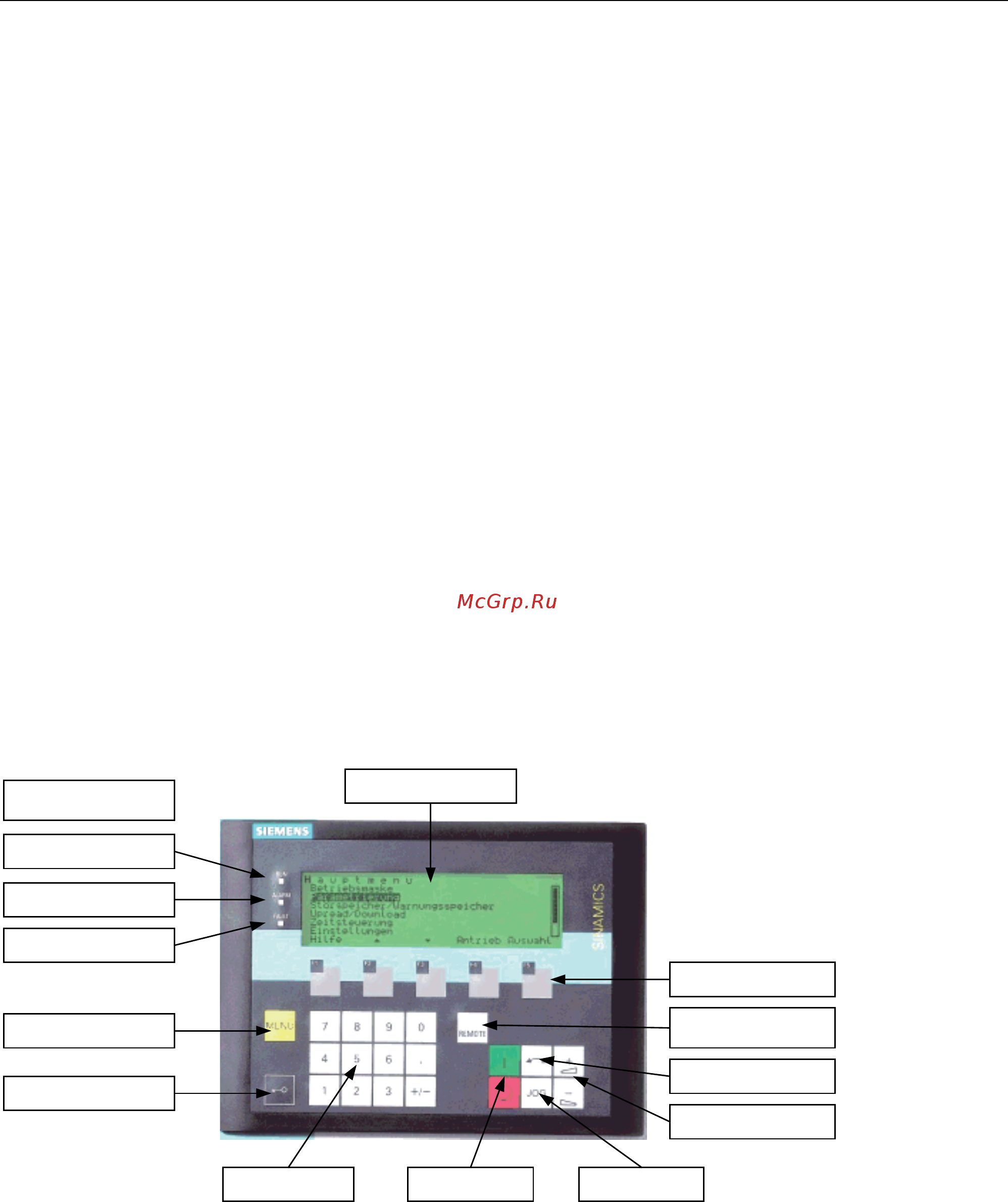

Изображение 5-35 Элементы панели управления встроенным устройством (AOP30)
