Электрический монтаж
4.7 Силовые подключения
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
53

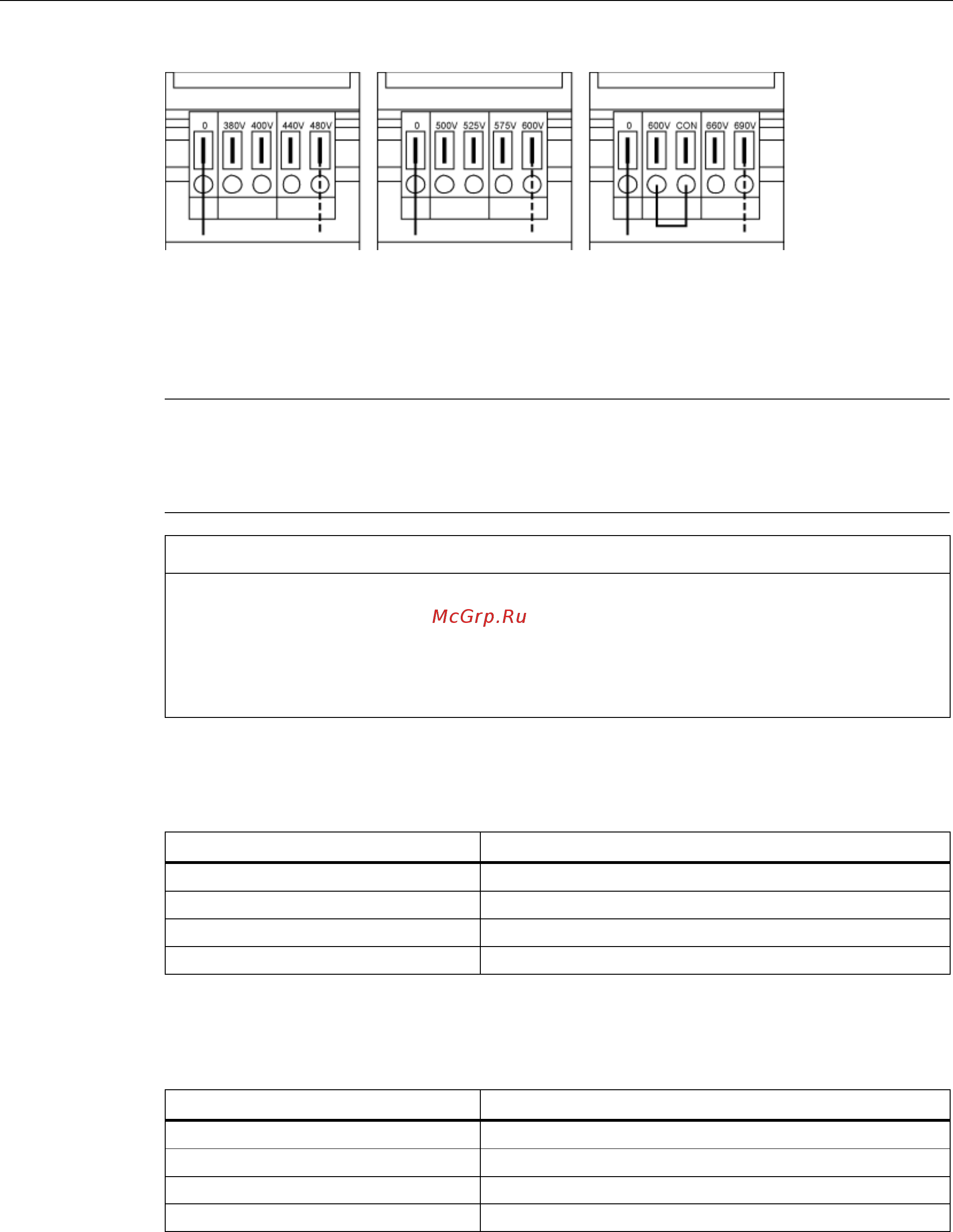

Изображение 4-7 Установочные клеммы для трансформатора вентилятора
(3 AC 380 В – 480 В / 3 AC 500 В – 600 В / 3 AC 660 В – 690 В)
Согласование имеющегося сетевого напряжения для установки на трансформаторе
вентилятора (3 AC 380 В – 480 В)
Примечание
На трансформаторе вентилятора 3 AC 660 В – 690 В установлена перемычка между
клеммой "600 В" и клеммой "CON". Клеммы «600 В» и «CON» зарезервированы для
внутреннего использования.
ЗАМЕТКА
Если клеммы на перебрасываются на фактическое сетевое напряжение, то в этом
случае:
Обеспечение требуемой мощности охлаждения невозможно, поскольку
вентилятор вращается слишком медленно.
Возможен выход из строя предохранителей вентилятора из-за тока перегрузки.
Таблица 4- 5 Согласование имеющегося сетевого напряжения с установкой на
трансформаторе вентилятора (3 AC 380 В – 480 В)
Сетевое напряжение Отвод трансформатора вентилятора
380 В ± 10 % 380 В
400 В ± 10 % 400 В
440 В ± 10 % 440 В
480 В ± 10 % 480 В
Таблица 4- 6 Согласование имеющегося сетевого напряжения с установкой на
трансформаторе вентилятора (3 AC 500 В – 600 В)
Сетевое напряжение Отвод трансформатора вентилятора
500 В ± 10 % 500 В
525 В ± 10 % 525 В
575 В ± 10 % 575 В
600 В ± 10 % 600 В
