Функции, контрольные и защитные функции
9.2 Приводные функции
Преобразователи и встроенные устройства
318 Руководство по эксплуатации, 03/2011, A5E03716106A
9.2.7 Переключение двигателей
9.2.7.1 Описание
Переключение набора данных двигателя используется, например, для:
● Переключения между различными двигателями
● Согласования данных двигателя
Примечание
Для переключения на вращающийся двигатель должна быть активирована функция
"улавливание".
9.2.7.2 Пример переключения между двумя двигателями
Начальные условия
● Завершен первый ввод в эксплуатацию.
● 2 набора данных двигателя (MDS), p0130 = 2
● 2 набора приводных данных (DDS), p0180 = 2
● 2 цифровых выхода для управления вспомогательными контакторами
● 2 цифровых входа для контроля вспомогательных контакторов
● 1 цифровой вход для выбора набора данных
● 2 вспомогательных контактора с вспомогательными контактами (1 замыкатель)
● 2 контактора двигателя с принудительно управляемыми вспомогательными
контактами (1 размыкатель, 1 замыкатель)
~
M
3
K 1
K 1 H
K 2
K 2
K 2 H
K 1
~
M
3
K 1 H
K 2 H
K 1
K 2
S 1
U
U
S
S>@
S>@
U

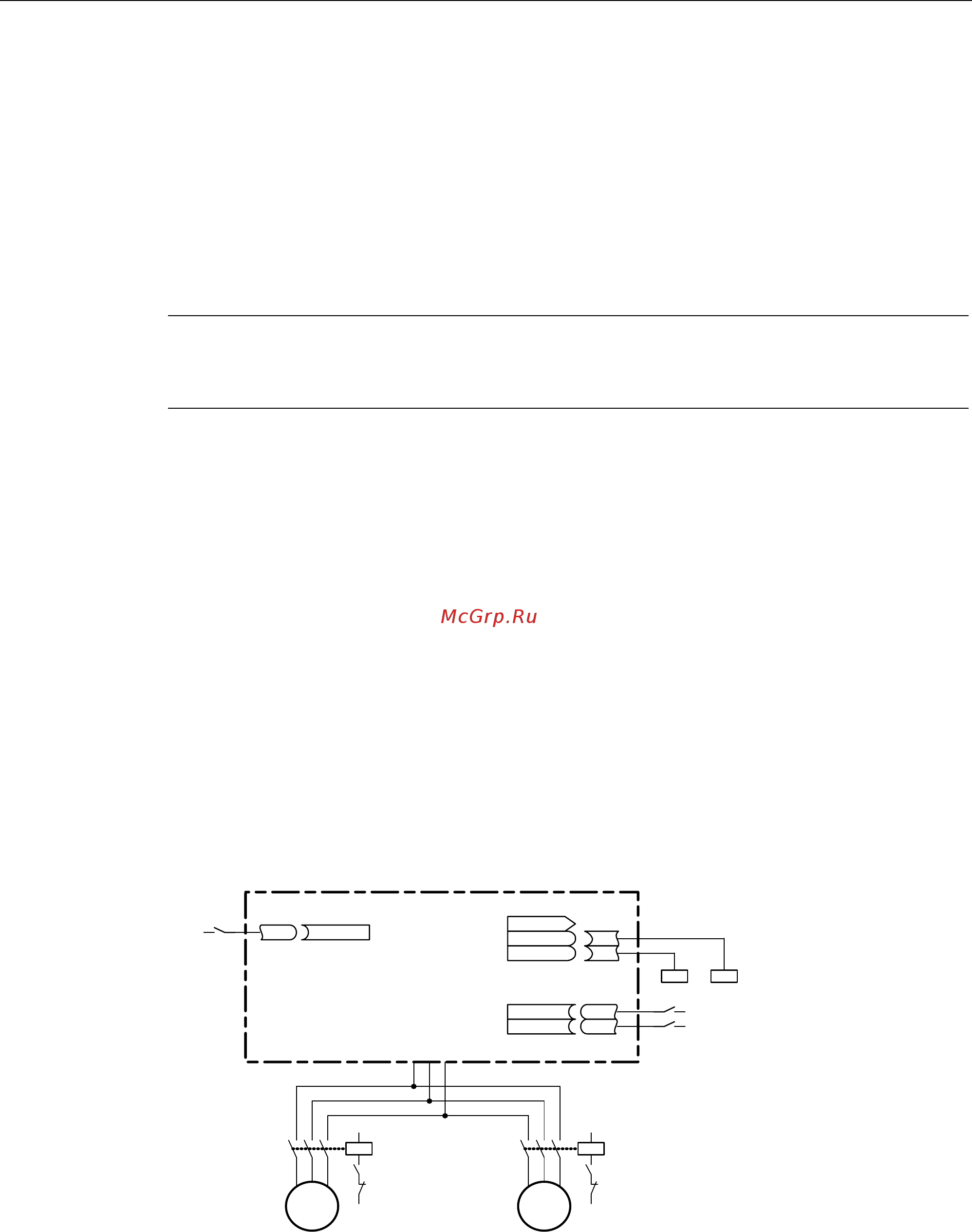

Изображение 9-7 Пример переключения двигателей
