Siemens 6SL3310-1GE36-1AA3 [317/488] Улавливание без датчика
![Siemens 6SL3310-1GE36-1AA3 [317/488] Улавливание без датчика](/views2/1587107/page317/bg13d.png)
Функции, контрольные и защитные функции
9.2 Приводные функции
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
315
9.2.6.1 Улавливание без датчика
Описание
В зависимости от параметра p1200 по истечении времени развозбуждения p0347
запускается рестарт на лету с максимальной скоростью поиска
nSuch,max
(см. рис.
"Рестарт на лету").
n
Such,max
= 1,25 x n
max
(p1082)
Процесс рестарта на лету различается у управления U/f и векторного управления:
● U/f-характеристика (p1300 < 20):
Благодаря скорости поиска, которая определяется параметром p1203, частота
поиска в снижается зависимости от тока двигателя. При этом подается
параметрируемый ток поиска p1202. Если частота поиска находится рядом с
частотой ротора, то возникает минимум тока. В завершение при найденной частоте
осуществляется намагничивание двигателя. При этом выходное напряжение в
течение времени намагничивания (p0346) увеличивается до значения напряжения,
которое определяется по U/f-характеристике (см. рис. "Рестарт на лету").
● Векторное управление без датчика скорости:
Определение скорости двигателя происходит с помощью согласующего
регулирующего контура скорости электрической модели двигателя. При этом
вначале подается ток поиска (p1202), после чего запускается регулятор, исходя из
максимальной частоты поиска. Динамика регулятора может изменяться с помощью
коэффициента скорости поиска (p1203). При достаточно малой погрешности
согласующего регулятора скорости продолжается намагничивание,
продолжительность которого спараметрировано в p0346.
По истечении времени намагничивания p0346 задатчик интенсивности
устанавливается на фактическое значение скорости, а двигатель – на текущую
заданную частоту.
Q
Q
͖͕͏͓͇͑͑͘͘
W
̷͇͎͓͇͔͊͏͞͏͉͇͔͏͌
̴͇͓͇͔͊͏͞͏͉͇͔͏͌
̷͇͎͕͔͊
̮͇͇͔͔͇͇͙͕͙͇͉͇͔͋ͦ͗͌͘͞͠͏ͦ
̶͕͏͑͘
̱͕͓͇͔͇̩̱̲̩̱̲͋͂
̩̱̲
W
Q
͖͕͏͓͇͑͑͘͘
S

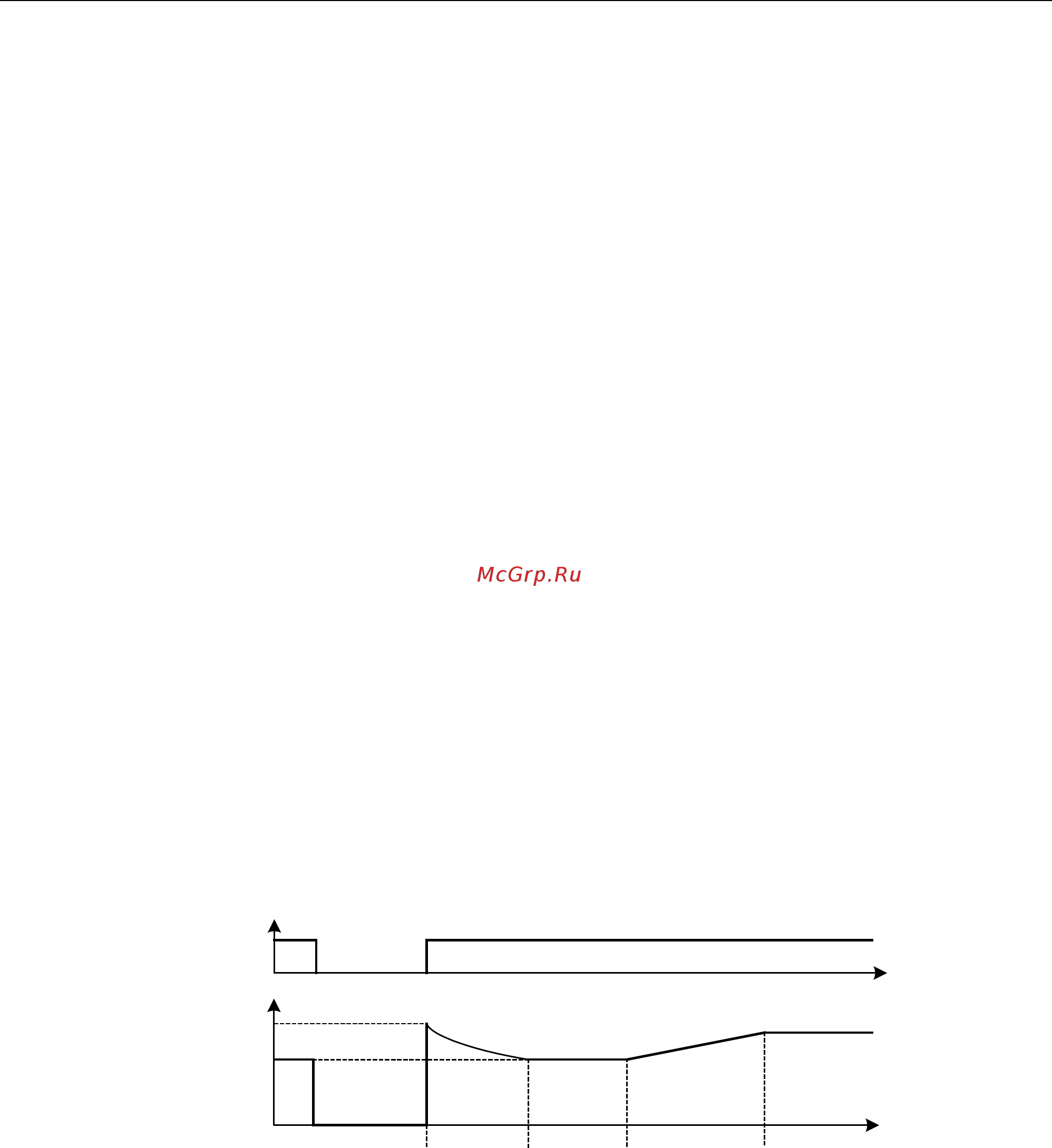

Изображение 9-6 Рестарт на лету
