Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
118 Руководство по эксплуатации, 03/2011, A5E03716106A
5.3.2 Конфигурирование приводного устройства
Откройте в навигаторе проекта тот элемент, который содержится в вашем приводном
устройстве.

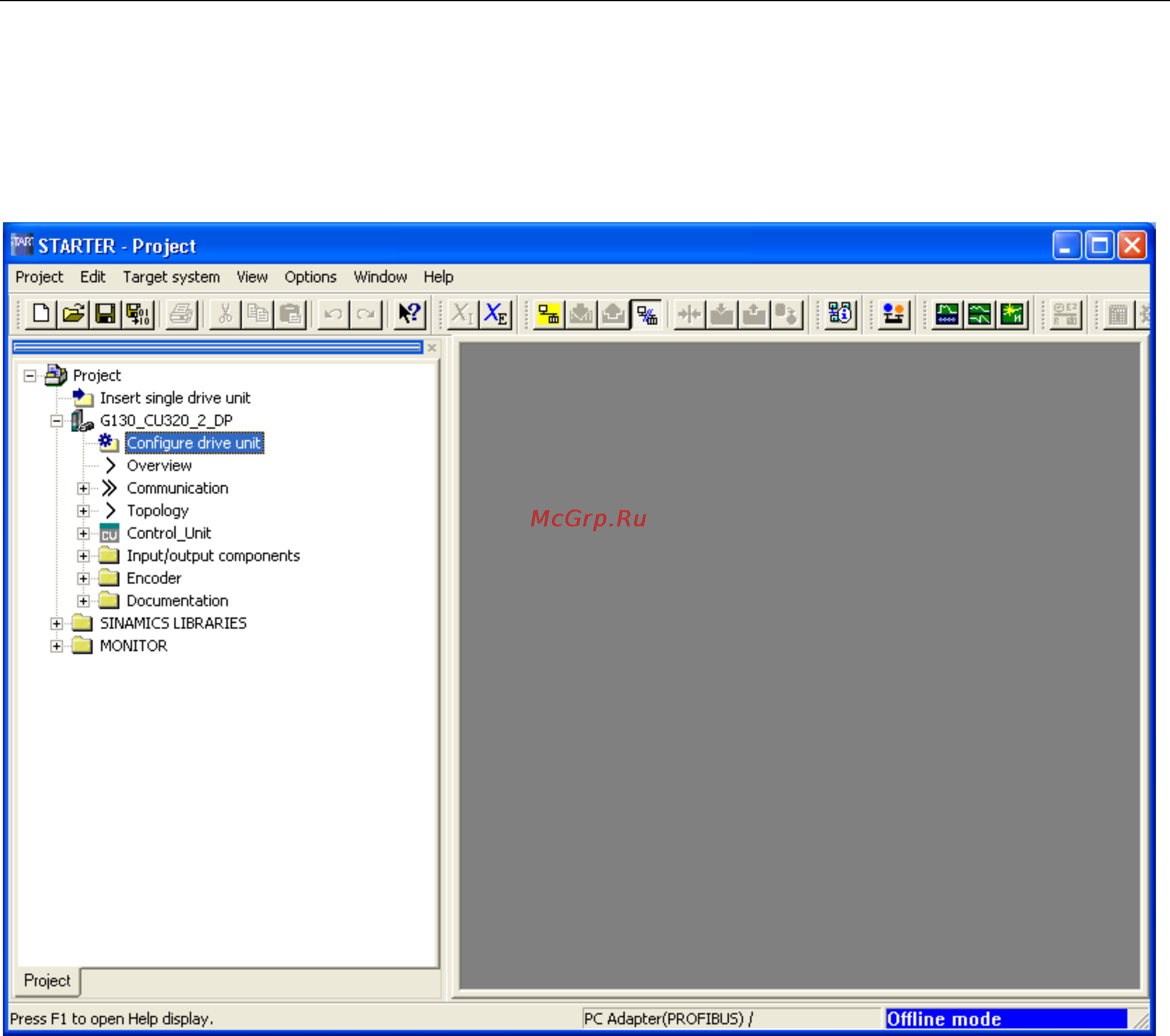

Изображение 5-12 Навигатор проектирования - Конфигурировать приводное устройство
⇒ Щелкнуть в навигаторе по проекту на знаке «плюс» рядом с приводным устройством,
которое необходимо сконфигурировать. Символ с плюсом меняется на символ с
минусом и опции для конфигурации приводного устройства появляются в формате
дерева каталога под приводным устройством.
⇒ Двойной щелчок на Конфигурирование приводного устройства
