Функции, контрольные и защитные функции
9.4 Контрольные и защитные функции
Преобразователи и встроенные устройства
368 Руководство по эксплуатации, 03/2011, A5E03716106A
9.4.4 Защита от опрокидывания (только для векторного регулирования)
Описание
Если при регулировании частоты вращения с датчиком превышается порог частоты
вращения для обнаружения опрокидывания, установленный в p1744, то в этом случае
устанавливается r1408.11 (согласование частоты вращения с рассогласованием
частоты вращения).
Если в диапазоне низких скоростей (меньше p1755 x (100 % - p1756)) происходит
превышение установленного в p1745 порогового значения ошибки, то устанавливается
r1408.12 (двигатель опрокинут).
Если один из двух сигналов установлен, то после времени задержки в p2178
запускается неполадка F07902 (двигатель опрокинут).
̶͕͕͕͉͕͎͔͇͔͗͊͌͌͞͏͕͌͟͏͈͑͏͇͖͕͎͔͇͉͇͔͗͘͏͕͖͕͌͗͑͏͉͇͔͋͢͏ͦ
̱͕͔͙͕͗͒ͣ
͕͖͕͗͑͏͉͇͔͋͢͏ͦ
̶͕͕͇͙͕͙͉͇͔͗͊͗͌͘͢͞͠͏͇͖͕͎͔͇͉͇͔ͦ͗͘͏͌
͕͖͕͗͑͏͉͇͔͋͢͏ͦ
̸͕͇͕͉͇͔͊͒͘͏͇͙͕͙͉͇͔͌͗͌͘͢͞͠͏͕͙͕͔͔ͦ͑͒͌͏͇͙͕͙͉͇͔͌͗͌͘͢͞͠͏ͦ
̫͉͏͇͙͕͖͕͊͌͒ͣ͗͑͏͔͚͒ͦ͘
͙͕͕͖͒ͣ͑͗͏͚͗͌͊͒͏͕͉͇͔͗͏͏͇͙͕͙͉͇͔͗͌͘͢͞͠͏͇͙ͦ͋͘͞͏͇͓͑͏
̮͇͍͇͉͔͋͌͗͑͑͒ͥ͌͞͏ͦ
̫͉͏͇͙͕͖͕͊͌͒ͣ͗͑͏͔͚͒ͦ͘
T0
F7902
r2198.7
p2178 (0.010)
0.000... 1.000 s
≥1
r1408.12
r1408.11
0.00...210 000.00 1/min
p1744 (100.00)
p1745 (5.0)
0.0...1000.0 %

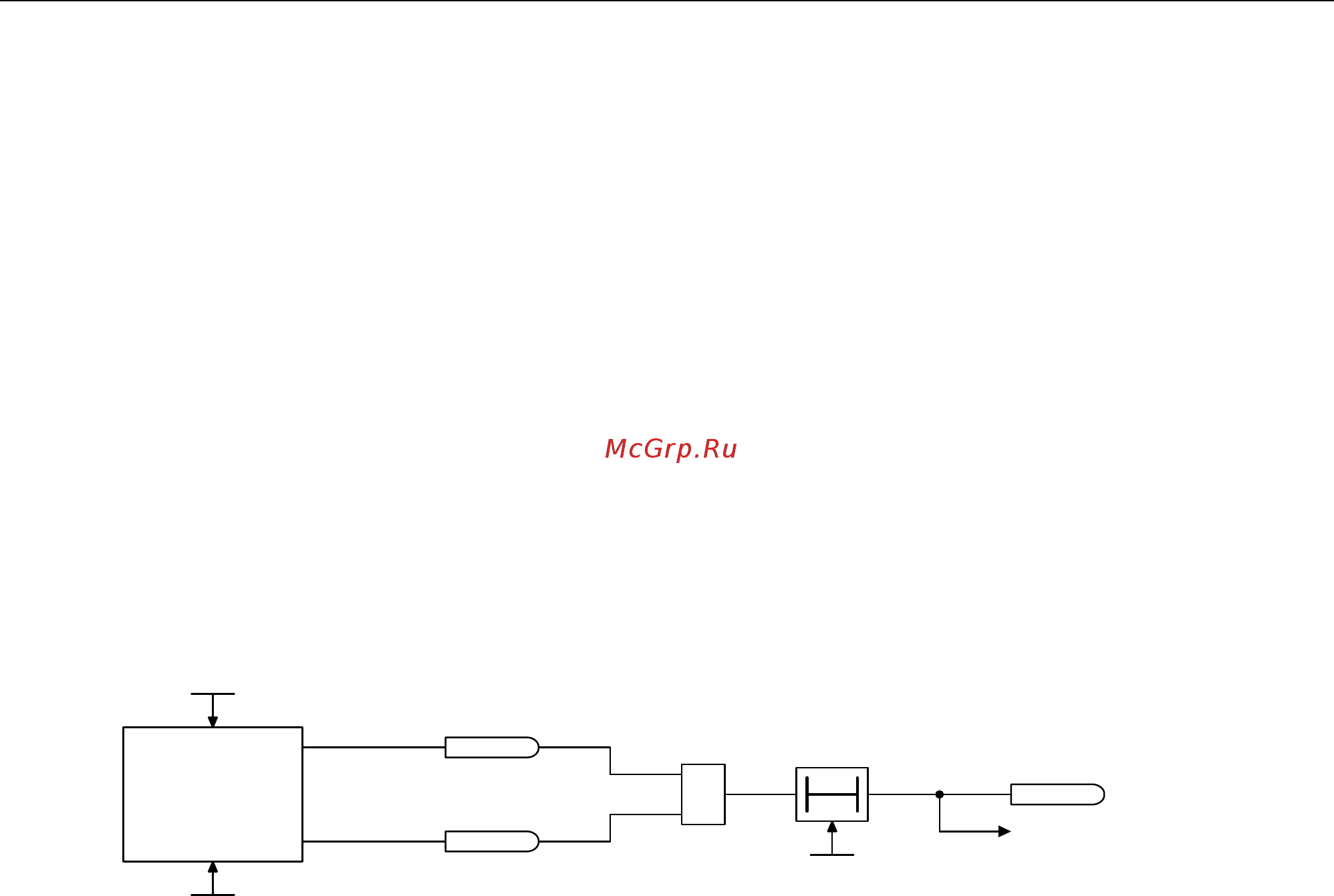

Изображение 9-19 Защита от опрокидывания
Функциональная схема
FP 6730 Регулирование тока
FP 8012 Сообщения и контроль - Сообщения о моменте вращения, двигатель
блокирован/ опрокинулся
Параметр
r1408
CO/BO: Слово состояния регулирования 3
p1744
Модель двигателя - Порог частоты вращения - Обнаружение
опрокидывания
p1745
Модель двигателя - Пороговое значение ошибки - Обнаружение
опрокидывания
p1755
Модель двигателя - переключающие частоты вращения в режиме без
датчика
p1756
Модель двигателя, скорость переключения, гистерезис, режим без
датчика
p2178
Двигатель опрокинут, время задержки
