Канал заданных значений и регулирование
7.4 Векторное регулирование частоты вращения/вращающего момента без датчика/с датчиком
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
277
7.4.4 Регулирование вращающего момента
Описание
При регулировании частоты вращения без датчика (p1300 = 20) или регулировании
частоты вращения с датчиком (p1300 = 21) имеется возможность переключения на
регулирование вращающего момента с помощью BICO-параметра p1501. Переключение
между регулированием частоты вращения и вращающего момента невозможно, если
регулирование вращающего момента выбрано непосредственно с помощью p1300 = 22
или 23. Заданное значение или дополнительное заданное значение момента вращения
может вводиться через BICO-параметр p1503 (CI: заданное значение момента вращения)
или p1511 (CI: дополнительное заданное значение момента вращения). Дополнительный
момент действует как при регулировании вращающего момента, так и при регулировании
частоты вращения. Благодаря такому свойству с помощью дополнительного заданного
значения вращающего момента возможно осуществление момента управления с
упреждением при регулировании частоты вращения.
Примечание
Из соображений безопасности присвоение постоянных заданных значений
вращающего момента в настоящее время не предусмотрено.
При наличии генераторной энергии и невозможности ее отвода в сеть необходимо
использовать модуль Braking Module с подключенным тормозным резистором.
̻͇͙͑͏͕͎͔͇͔͌͑͌͌͘͞͞͏͌
͕͕͙͑͗͘͘͏
̮͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
͕͕͙͑͗͘͘͏
3,
̷͚͙͕͌͊͒ͦ͗
͕͕͙͑͗͘͘͏
̮͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
͓͕͓͔͙͇͉͇͔͌͗͌͠͏ͦ
0B͎͇͋
0B͇͙͗͌͊͑͏͉͔͌
0B=XVDW]
0B͕͖͓͇͙͋͘͟
0B͕͖͋
0B͕͖͓͇͙͋͘͟
0B͇͙͗͌͊͑͏͉͔͌
S 0B͗͌͊
-
0
1
r 1547 [ 0 ]
r 1538
r 1547 [ 1 ]
r 1539
T
i
K
p
T
n
r 1515
r 0079
≥ 1
( 0 )
p 1512 [ C ]
( 0 )
p 1513 [ C ]
( 0 )
p 1511 [ C ]
( 0 )
p 1503 [ C ]
r 1406 . 12 [ FP 2520 . 7 ]
p 1501
r 1407 . 2
S>'@

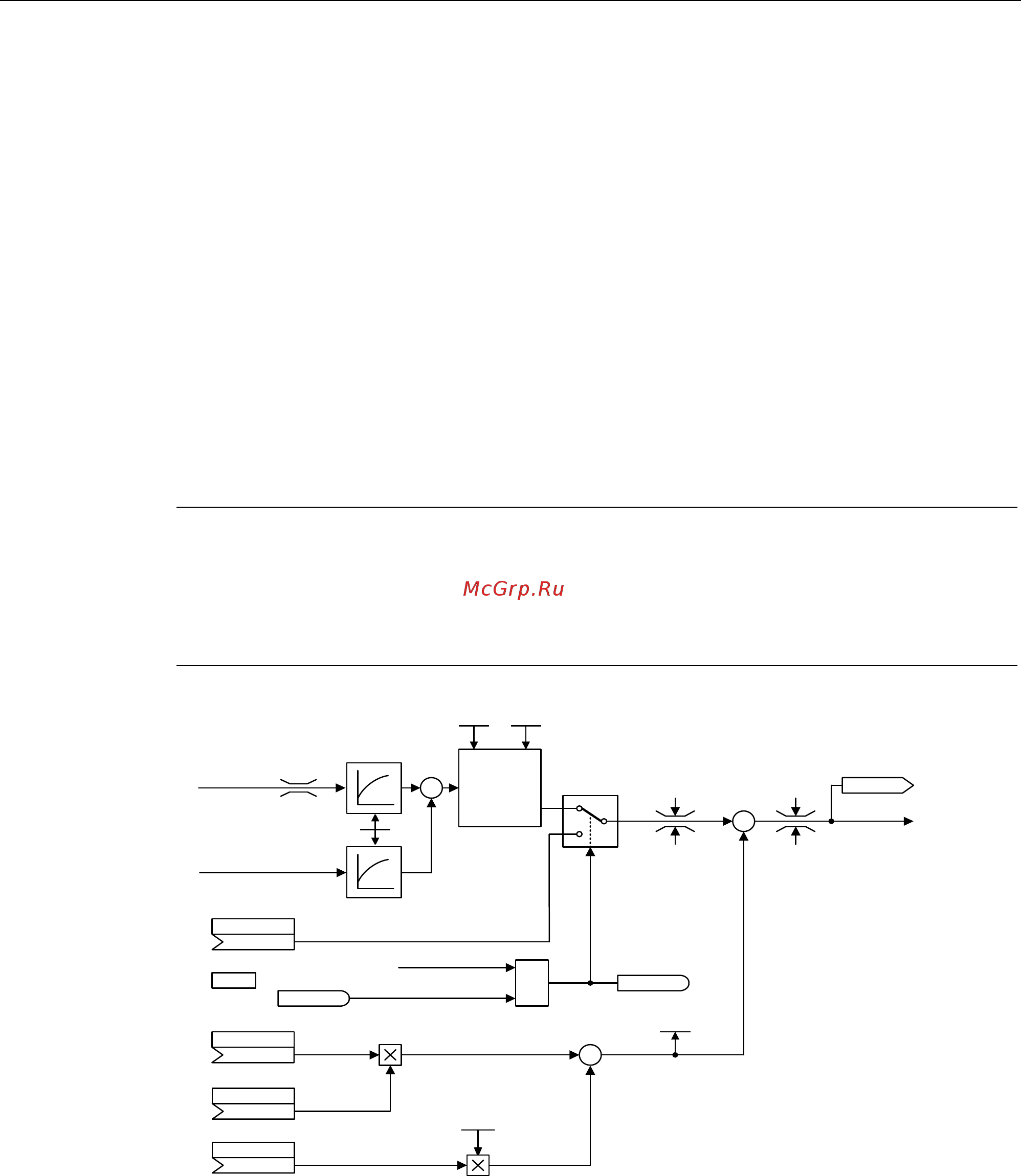

Изображение 7-21 Регулирование частоты вращения / момента вращения
Сумма обоих заданных значений вращающего момента ограничивается по аналогии с
заданным значением вращающего момента регулирования частоты вращения. Регулятор
ограничения частоты вращения уменьшает пределы вращающего момента выше
максимальной частоты вращения (p1082) для предотвращения дальнейшего ускорения
привода.
