Техобслуживание и уход
11.3 Поддержание в исправном состоянии
Преобразователи и встроенные устройства
392 Руководство по эксплуатации, 03/2011, A5E03716106A
11.3.2 Монтажное устройство
Описание
Монтажное устройство предназначено для монтажа и демонтажа силовых блоков.
Монтажное устройство является вспомогательным устройством, которое
располагается перед модулем и закрепляется на нем. С помощью телескопических
шин возможна установка вталкивающего устройства на высоте силового блока.
Извлечение силового блока из модуля возможно после разъединения механических и
электрических соединений. Для этого силовой блок направляется и опирается по
направляющим вталкивающего устройства.

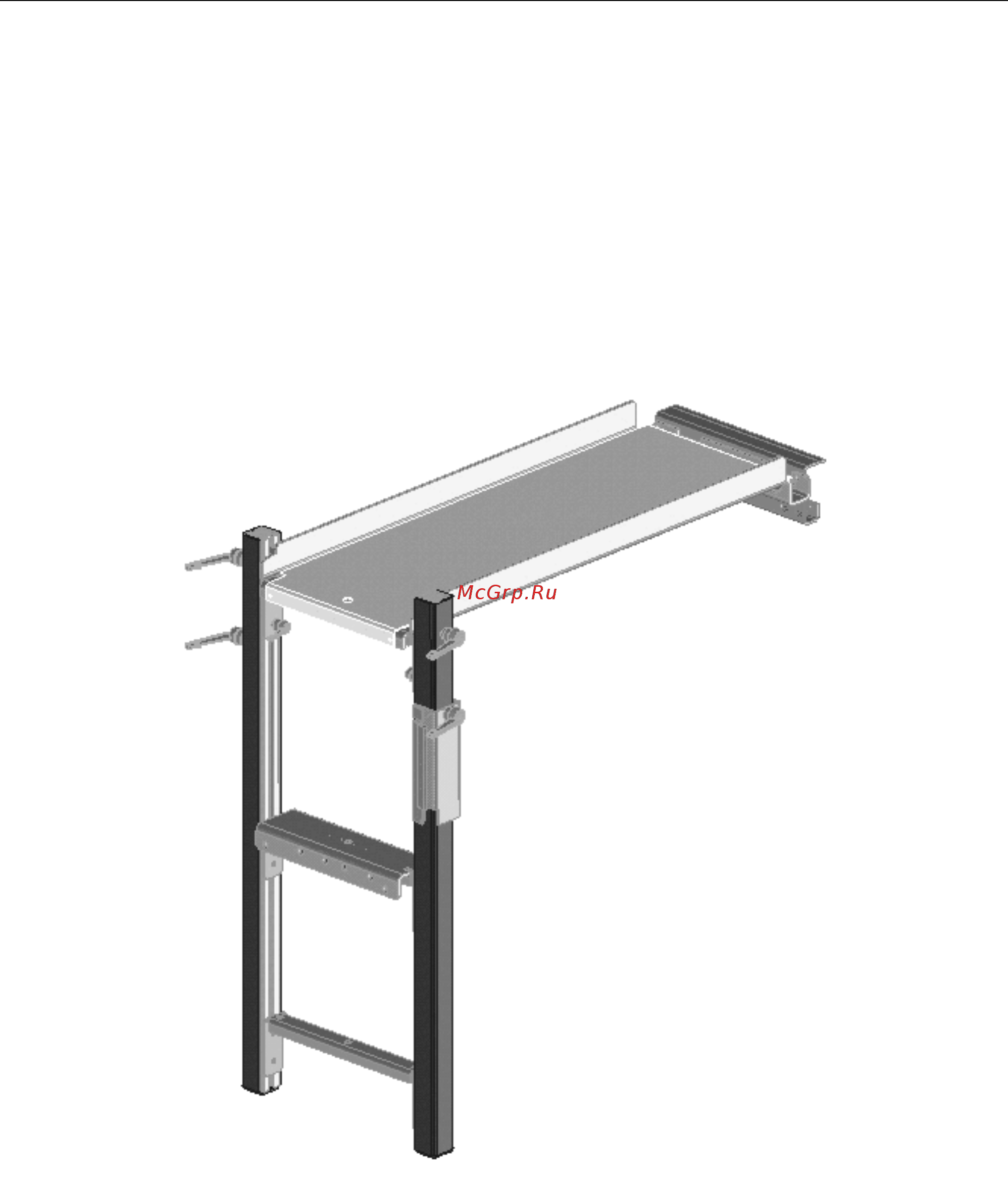

Изображение 11-1 Монтажное устройство
Номер для заказа
Номер для заказа монтажного устройства 6SL3766-1FA00-0AA0.
