Управление
6.8 Коммуникация через PROFINET IO
Преобразователи и встроенные устройства
218 Руководство по эксплуатации, 03/2011, A5E03716106A
6.8 Коммуникация через PROFINET IO
6.8.1 Плата Communication Board Ethernet CBE20
Описание
Для коммуникации через PROFINET используется интерфейсный модуль CBE20.
Вставить блок со стороны установки в слот опций управляющего модуля.
В модуле имеется 4 интерфейса для Ethernet, диагностика рабочего состояния и
коммуникации возможна с помощью светодиодов.
Обзор интерфейсов
̶͕͙͗
̯͔͙͌͗͛͌͐͘͢;
(WKHUQHW͏͔͙͌͗͛͌͐͘͢
̶͕͙͗
̶͕͙͗
̶͕͙͗
̸͉͙͕͌͋͏͕͋͢
6\QF͎͔͌͒͌͐͢
)DXOW͇͔͑͗͐͘͢

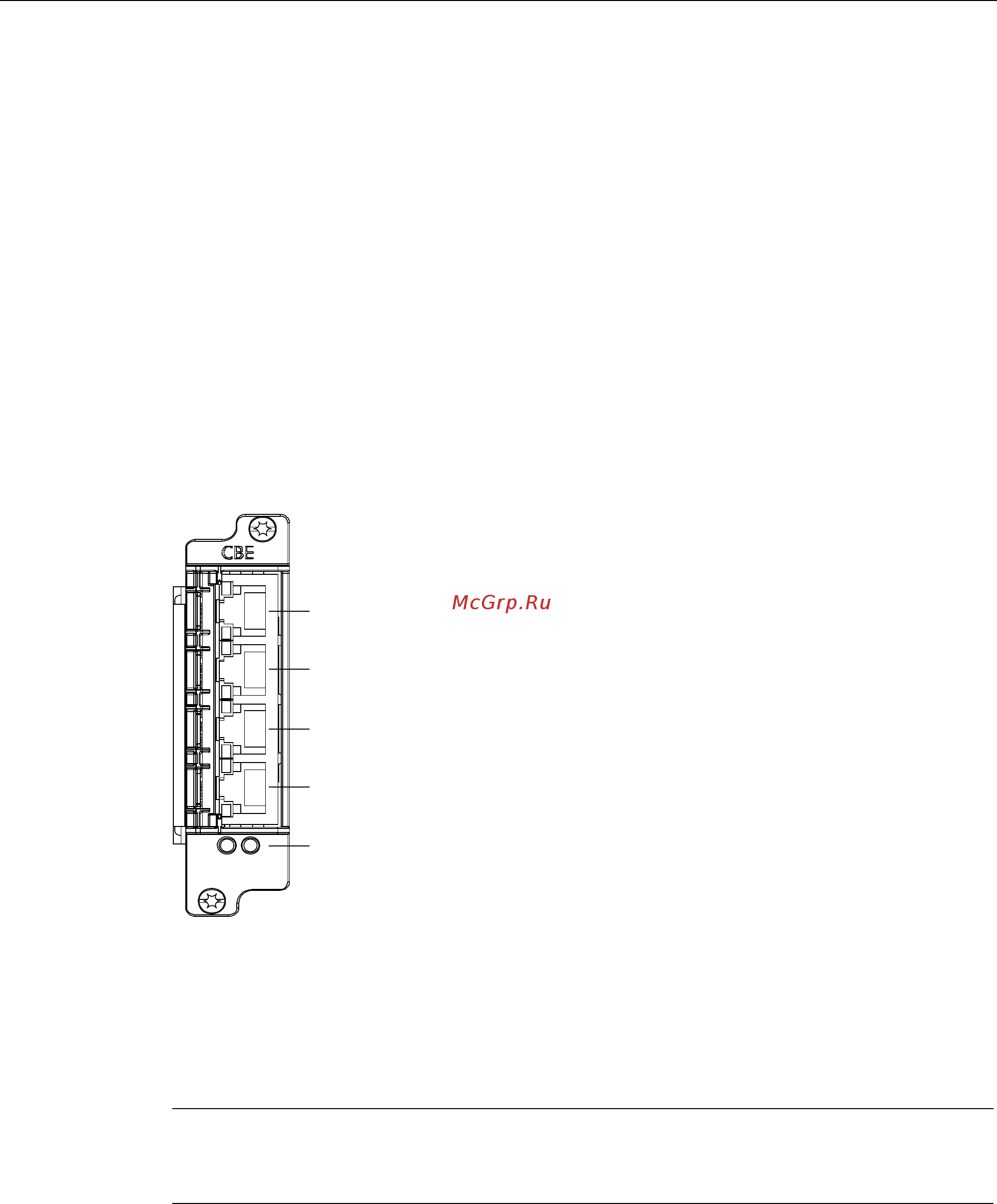

Изображение 6-27 Плата связи Ethernet CBE20
MAC-адрес
MAC-адрес интерфейсов Ethernet находится на верхней панели CBE20. Табличка
видна в том случае, если модуль еще не демонтирован.
Примечание
Запишите MAC-адрес перед снятием модуля, он понадобится при заключительном
вводе в эксплуатацию.
