Электрический монтаж
4.10 Сигнальные соединения
Преобразователи и встроенные устройства
74 Руководство по эксплуатации, 03/2011, A5E03716106A

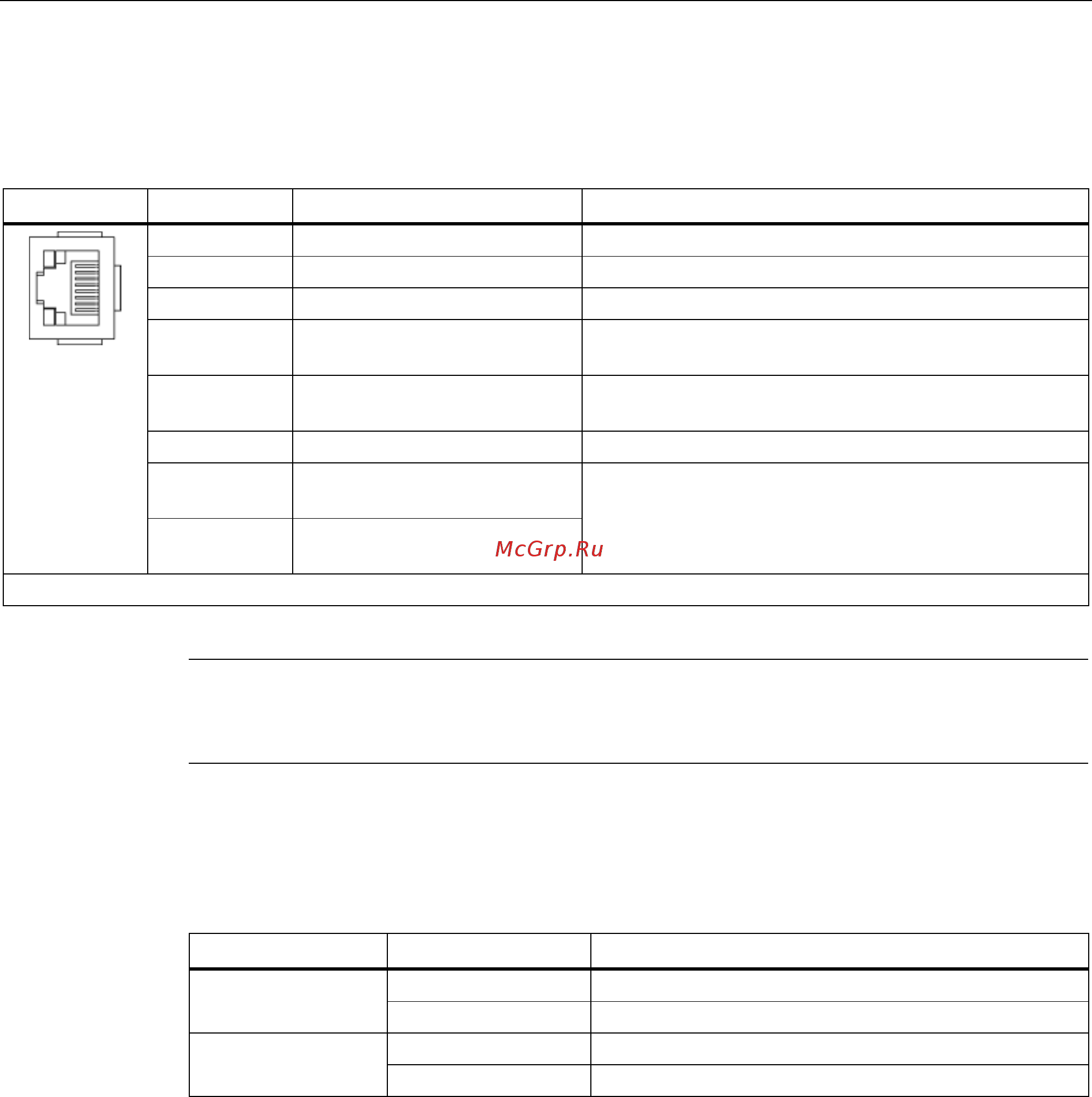

X127: LAN (Ethernet)
Таблица 4- 19 X127 LAN (Ethernet)
Контакт Обозначение Технические данные
1 TXP Передаваемые данные Ethernet +
2 TXN Передаваемые данные Ethernet -
3 RXP Принимаемые данные Ethernet +
4 зарезервировано, не
использовать
5 зарезервировано, не
использовать
6 RXN Принимаемые данные Ethernet -
7 зарезервировано, не
использовать
8 зарезервировано, не
использовать
Тип штекера: розетка RJ45
Примечание
Интерфейс X127 служит для поддержки при вводе в эксплуатацию и диагностике.
Эксплуатационное подключение не допускается.
Для диагностики X127 LAN-интерфейс оснащен одним зеленым и одним желтым
светодиодом. Они отображают следующую информацию о состоянии:
Таблица 4- 20 Состояния светодиодов на X127 LAN-интерфейсе
Светодиод Состояние Описание
Вкл Имеется соединение 10 или 100 Мбит Зеленый
Выкл Соединение отсутствует или ошибка соединения
Вкл Передача или прием Желтый
Выкл Активность отсутствует
