Siemens 6SL3310-1GE36-1AA3 [150/488] Базовый ввод в эксплуатацию
![Siemens 6SL3310-1GE36-1AA3 [150/488] Базовый ввод в эксплуатацию](/views2/1587107/page150/bg96.png)
Ввод в эксплуатацию
5.5 Первый ввод в эксплуатацию с помощью AOP30
Преобразователи и встроенные устройства
148 Руководство по эксплуатации, 03/2011, A5E03716106A
5.5.2 Базовый ввод в эксплуатацию
Регистрация параметров двигателя
При базовом вводе в эксплуатацию параметры двигателя необходимо вводить с
панели управления. Они указаны на фирменной табличке двигателя.

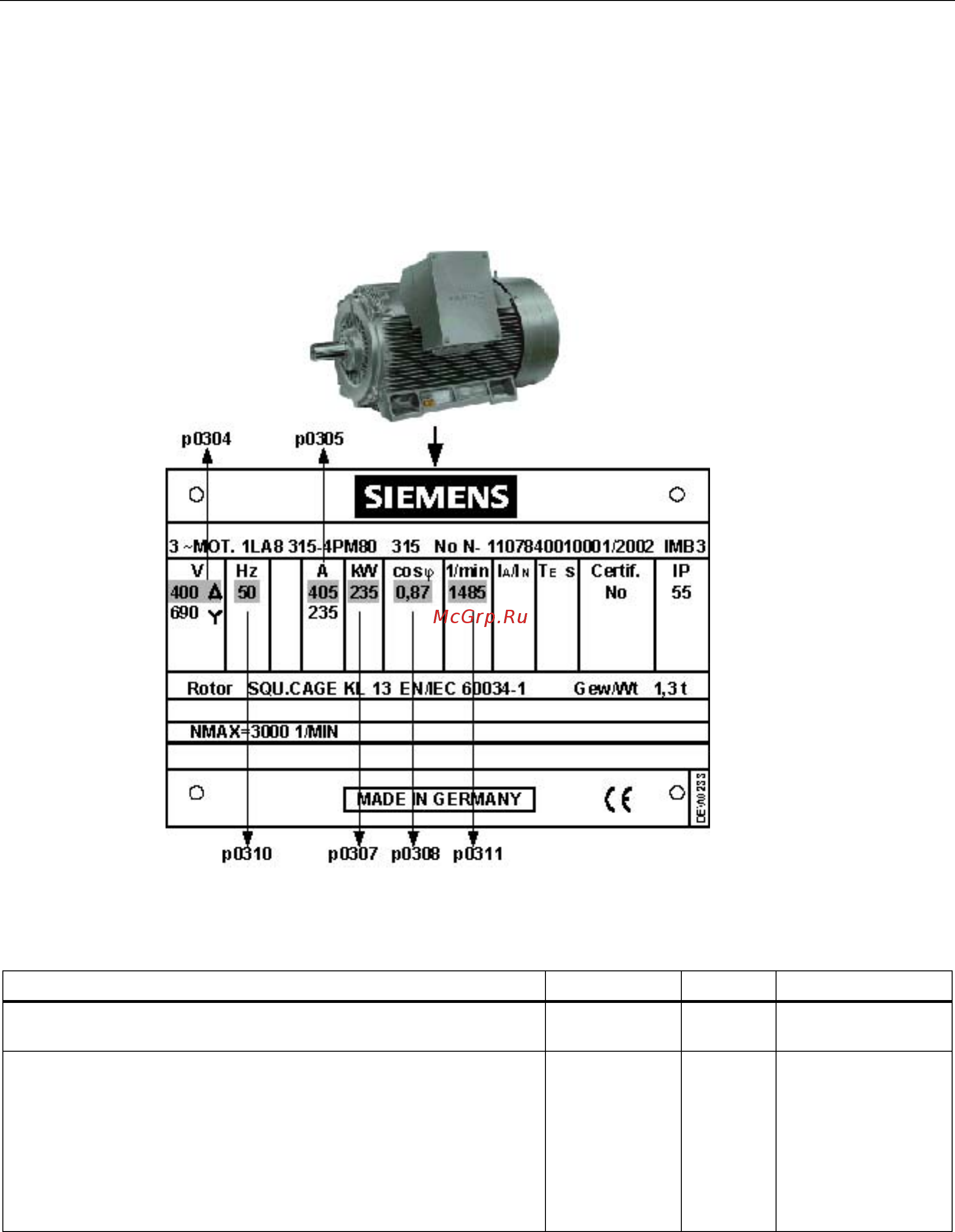

Изображение 5-38 Пример фирменной таблички двигателя
Таблица 5- 1 Параметры двигателя
№ параметра Значения Единица
Система единиц измерения для частоты сети и ввода данных
двигателя
p0100 0
1
IEC [50 Гц / кВт]
NEMA [60 Гц / л.с.]
Двигатель:
Расчетное напряжение
Расчетный ток
Расчетная мощность
Расчетный коэффициент мощности cos ϕ (только для p0100 = 0)
Расчетный к.п.д. η (только при p0100 = 1)
Расчетная частота
Расчетная частота вращения
p0304
p0305
p0307
p0308
p0309
p0310
p0311
[В]
[A]
[кВт] / [л.с.]
[%]
[Гц]
[мин-1] / [об/мин]
