Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
124 Руководство по эксплуатации, 03/2011, A5E03716106A
Конфигурирование двигателя - Выбор типа двигателя

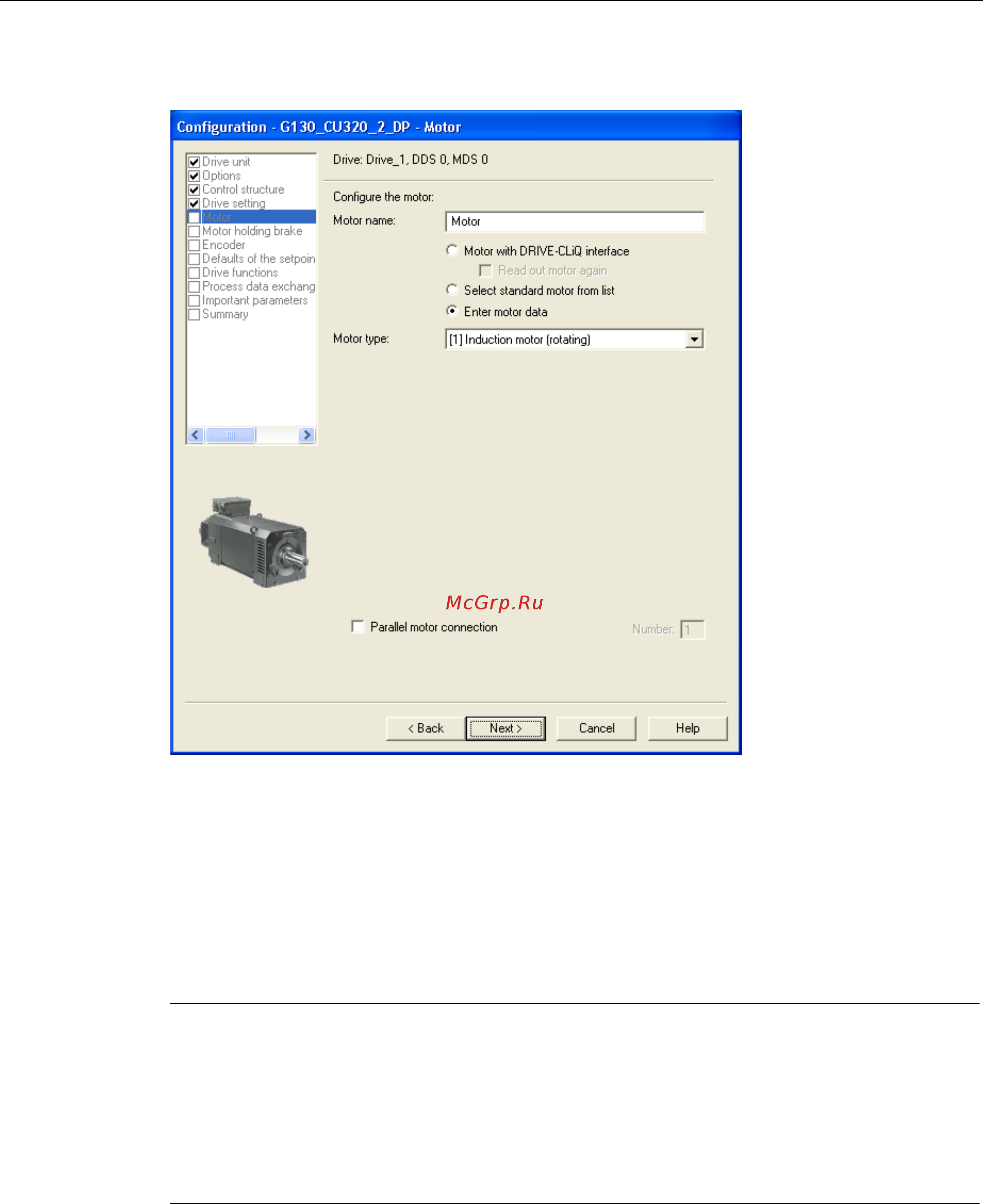

Изображение 5-17 Конфигурирование двигателя - Выбор типа двигателя
⇒ В пункте Имя двигателя: ввести любое имя двигателя.
⇒ Выбрать из соседнего поля Тип двигателя: выбрать соответствующий Вашим
задачам двигатель.
⇒ В пункте Параллельное включение двигателя при необходимости введите
количество параллельно включаемых двигателей. Параллельно включенные
двигатели должны быть одинакового типа и размера.
Примечание
Описание следующих шагов действительно для ввода в эксплуатацию асинхронного
двигателя.
При вводе в эксплуатацию синхронного двигателя с возбуждением от постоянных
магнитов действуют некоторые специальные граничные условия, описываемые в
отдельной главе «Канал заданного значения и регулирование / Синхронные двигатели
с возбуждением от постоянных магнитов».
⇒ Щелкнуть на Далее >
