Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
113
Ассистент проектирования STARTER

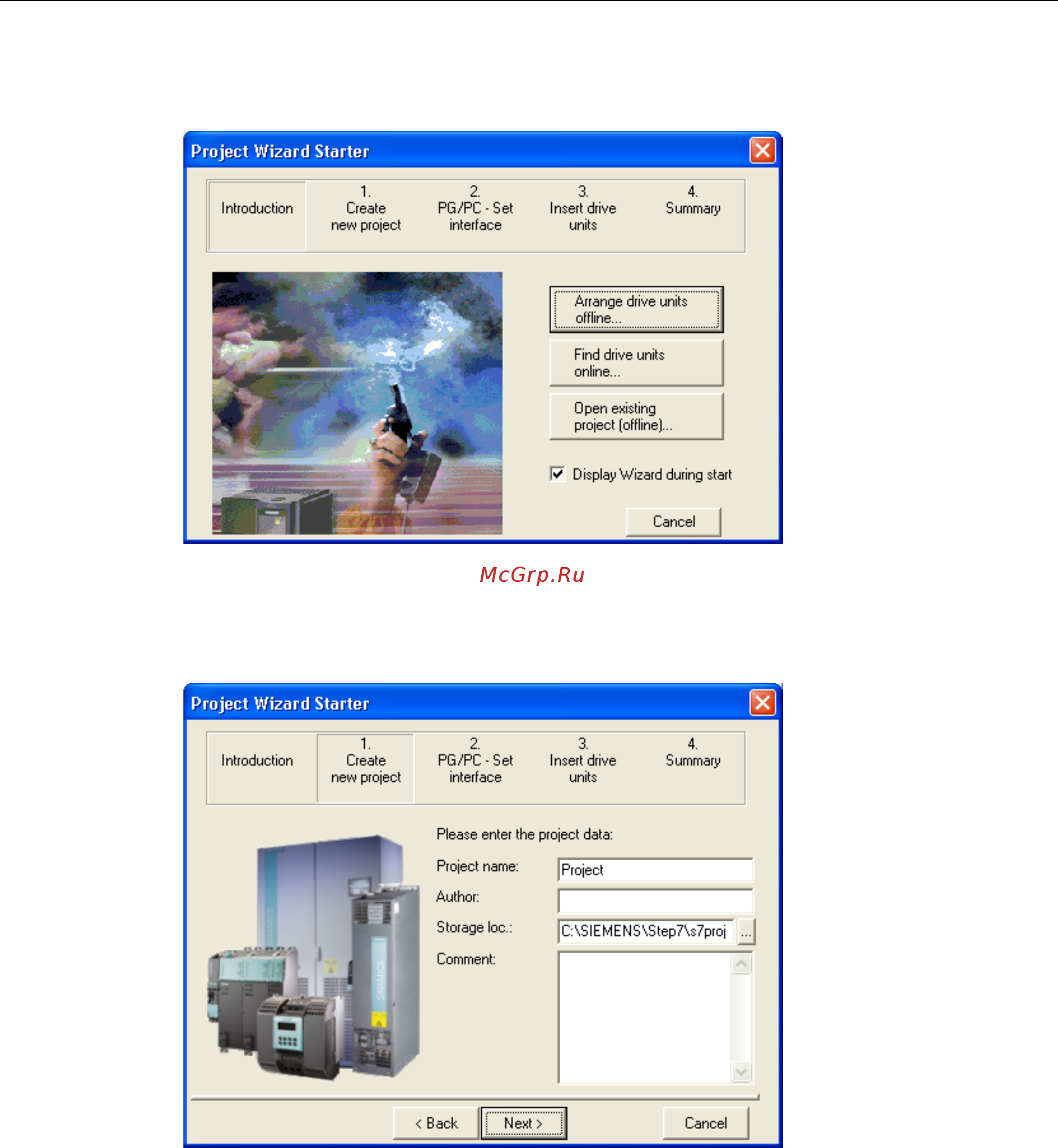

Изображение 5-3 Ассистент проектирования для STARTER
⇒ Кнопкой мышки нажмите на Сбор привода в режиме offline... в помощнике проекта от
STARTER
Изображение 5-4 Создание нового проекта
⇒ Введите название проекта и при необходимости автора, место сохранения и
комментарий.
⇒ Кликните по Далее > для того, чтобы настроить интерфейс PG/PC.
