Управление
6.6 Коммуникация по PROFIdrive
Преобразователи и встроенные устройства
212 Руководство по эксплуатации, 03/2011, A5E03716106A
Описание задания
Необходимо установить Работу от кнопок 1 и 2 через входные клеммы управляющего
модуля для привода 2 (также номер приводного объекта 2). Для этого
соответствующие параметры должны быть записаны через задание параметра
следующим образом:
BI: p1055 = r0722.4
Работа от кнопок Бит 0
BI: p1056 = r0722.5
Работа от кнопок Бит 1
p1058 = 300 1/мин
Работа от кнопок 1 заданное значение скорости
p1059 = 600 1/мин
Работа от кнопок 2 заданное значение скорости
Задание должно быть выполнено через блок данных задания и ответа.
̴͕͓͌͗͏͔͇͋͌͑͘
̴͕͓͖͇͇͓͙͇͌͗͗͌͗
̪͇͉͔͕͎͇͇͔͔͕͎͔͇͔͒͌͋͌͌͞͏͌
̶͌͗͏͕͋͏͕͌͑͌͘͞
͎͇͇͔͔͕͎͔͇͔͋͌͌͞͏͌
QB͎͇͋B
̩͉͕͉͋%,S͏%,S
̵͈͙͌͑͡
͚͙͕͙͉͕͗͐͘͘
&8
͏͔͋͏͉͏͚͇͔͇͖͕͉͕͇͋͒ͣͦ͗͋͑
̸͕͇͔͗͜͏͙͎͇͇͔͔͕͎͔͇͔ͣ͋͌͌͞͏͌
̶͌͗͏͕͋͏͕͎͇͇͔͔͕͌͑͌͋͌͘͞
͎͔͇͔͌͞͏͌
'+H[
'+H[
U
U
;
',
;
',
U
U
S>&@
S>&@
S
9
S

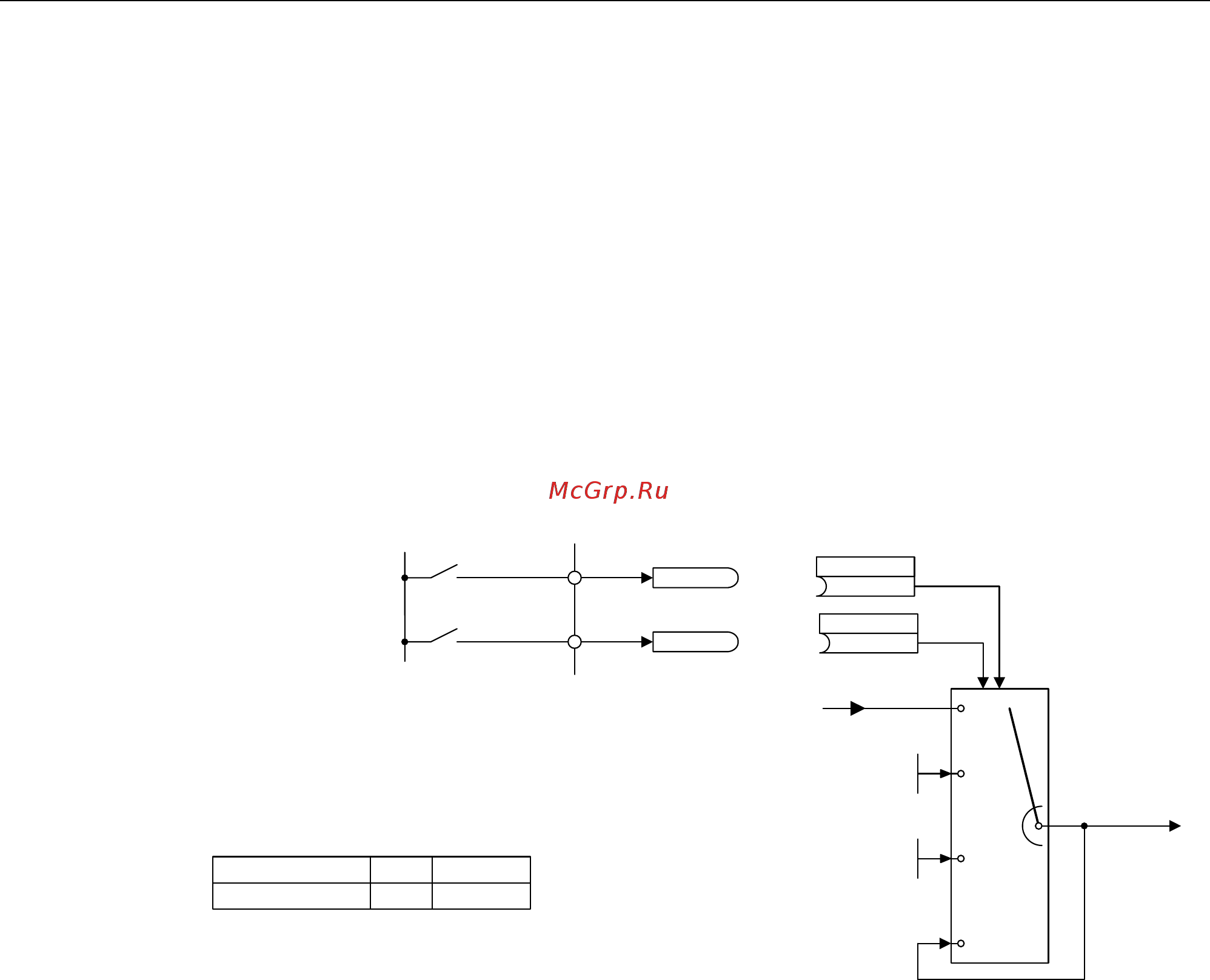

Изображение 6-25 Постановка задачи для задания с несколькими параметрами (пример)
Общий принцип действий
1. Создать задание на запись параметров.
2. Запустить задание параметра.
3. Обработать ответ параметра.
