Электрический монтаж
4.10 Сигнальные соединения
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
81
Примечание
Питание цифровых входов (клемма -X122 и -X132) в примере схемы осуществляется
внутренним напряжением 24 В управляющего модуля (клемма -X124).
Объединенные в две группы цифровые входы (оптронные входы) имеют в каждой
группе общий опорный потенциал (независимый потенциал M1 или M2). Для замы-
кания электрической цепи при использовании внутреннего питания 24 В опорные
потенциалы M1 / M2 соединены с внутренней массой M.
Если электропитание осуществляется не от внутреннего питания 24 В (клемма –X124),
то во избежание зацикливания потенциалов необходимо удалить перемычку между
массами M1 и M или M2 и M. В этом случае внешнюю массу необходимо подсоединить
к клеммам M1 и M2.

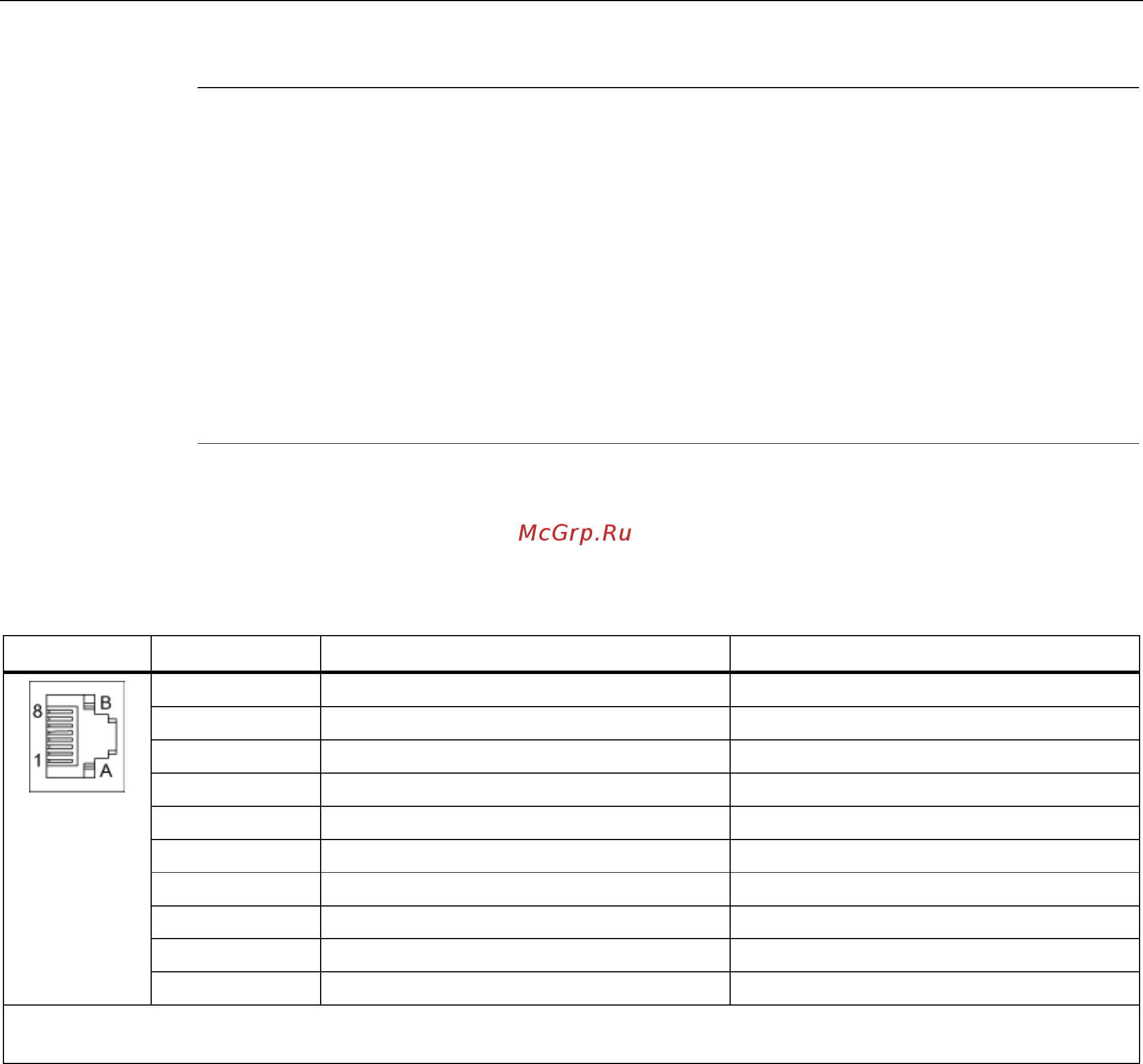

X100 – X103: Интерфейс DRIVE-CLiQ
Таблица 4- 23 DRIVE-CLiQ Интерфейс X100 - X103
Контакт Имя сигнала Технические данные
1 TXP Передаваемые данные +
2 TXN Передаваемые данные -
3 RXP Принимаемые данные +
4 зарезервировано, не использовать
5 зарезервировано, не использовать
6 RXN Принимаемые данные -
7 зарезервировано, не использовать
8 зарезервировано, не использовать
A + (24 В) Электропитание
B M (0 В) Масса электроники
Тип штекера: розетка RJ45
Глухая крышка для интерфейсов DRIVE-CLiQ (50 шт.) Заказной номер: 6SL3066-4CA00-0AA0
