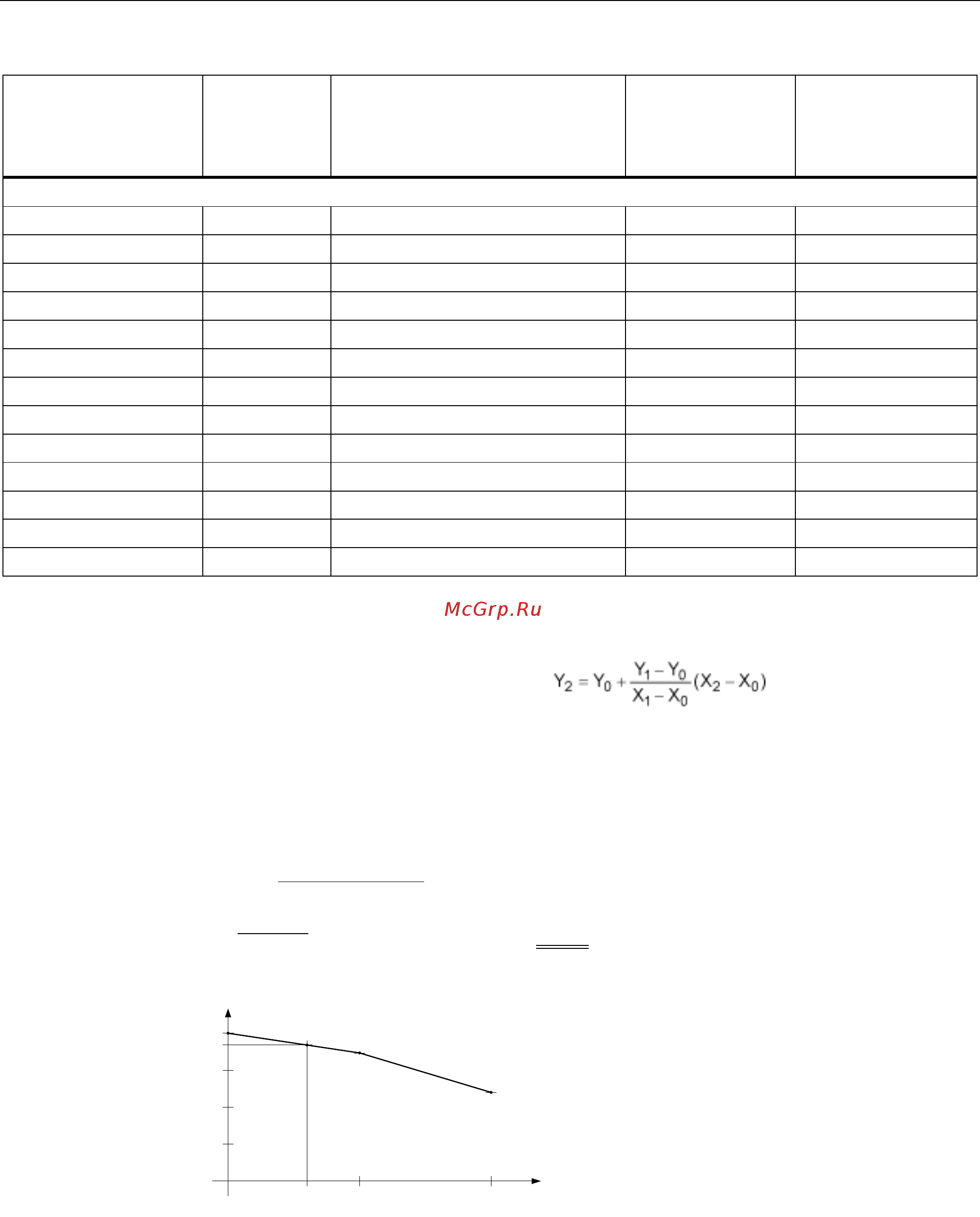

Технические данные
12.2 Общие данные
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
437
Заказной №
6SL3310-...
Мощность
[кВт]
Выходной ток
при 1,25 кГц [A]
Коэффициент
ухудшения
параметров
при 2,5 кГц
Коэффициент
ухудшения
параметров
при 5 кГц
Сетевое напряжение, 3 AC 660 – 690 В
1GH28-5AAx 75 85 89 % 60 %
1GH31-0AAx 90 100 88 % 60 %
1GH31-2AAx 110 120 88 % 60 %
1GH31-5AAx 132 150 84 % 55 %
1GH31-8AAx 160 175 87 % 60 %
1GH32-2AAx 200 215 87 % 60 %
1GH32-6AAx 250 260 88 % 60 %
1GH33-3AAx 315 330 82 % 55 %
1GH34-1AAx 400 410 82 % 55 %
1GH34-7AAx 450 465 87 % 55 %
1GH35-8AAx 560 575 85 % 55 %
1GH37-4AAx 710 735 79 % 55 %
1GH38-1AAx 800 810 72 % 55 %
Для частот импульсов в диапазоне между постоянными значениями соответствующие
коэффициенты ухудшения параметров можно определить путем линейной
интерполяции.
Для этого имеется следующая формула:
Пример:
Необходимо найти коэффициент ухудшения параметров при X
2
= 2 кГц для 6SL3310-
1GE41-0AAx.
X
0
= 1,25 кГц, Y
0
= 100 %, X
1
= 2,5 кГц, Y
1
= 87 %, X
2
= 2 кГц, Y
2
= ??
N+]
N+]
N+]N+]
N+]N+]
<
̱͕ͤ͛͛͏͝͏͔͙͚͚͔͌͋͌͜͟͏͖͇͇͓͙͕͉ͦ͗͌͗
̯͓͖͚͒ͣ
̪͑͝
̪͑͝ ̪͑͝
̪͑͝
f
100 %
50 %
75 %
25 %
60 %
87 %
?? %
Изображение 12-1 Расчет коэффициентов ухудшения параметров путем линейной
интерполяции
