Канал заданных значений и регулирование
7.4 Векторное регулирование частоты вращения/вращающего момента без датчика/с датчиком
Преобразователи и встроенные устройства
276 Руководство по эксплуатации, 03/2011, A5E03716106A
Поведение при регулировании по скорости без датчика (p1300 = 20)
В зависимости от маршрута передачи внешнего сигнала скорости возникает
запаздывание, которое должно быть учтено в параметрировании регулятора скорости
(p1470, p1472) и соответственно может привести к потери динамики.
Поэтому время передачи сигнала должно быть как можно короче.
Для того, чтобы регулятор скорости мог бы работать и в состоянии покоя, установить
p1750.2 = 1 (регулируемый режим до нулевой частоты для пассивных нагрузок). В
ином случае в нижнем диапазоне скоростей происходит переключение на управление
по скорости, при этом регулятор скорости отключается и измеренная фактическая
скорость больше не оказывает влияния.
Контроль отклонения скорости между моделью двигателя и внешней скоростью
Внешняя фактическая скорость (r1443) сравнивается с фактической скоростью модели
двигателя (r2169). Если отклонение превышает установленный в p3236 порог допуска,
то по истечении времени задержки выключения в p3238 создается ошибка F07937
(привод: отклонение скорости модели двигателя к внешней скорости) и привод
отключается согласно установленной реакции (заводская установка: ВЫКЛ2).
QB͙͇͍͕͕͈͛͑͊͒͘͘͠
QB͗͌͊QB͙͉͕͛͑͋͜
QB͖͕͓͕͉͔͔͊͗͋͌͟
U
U U
S
S
7
S
)

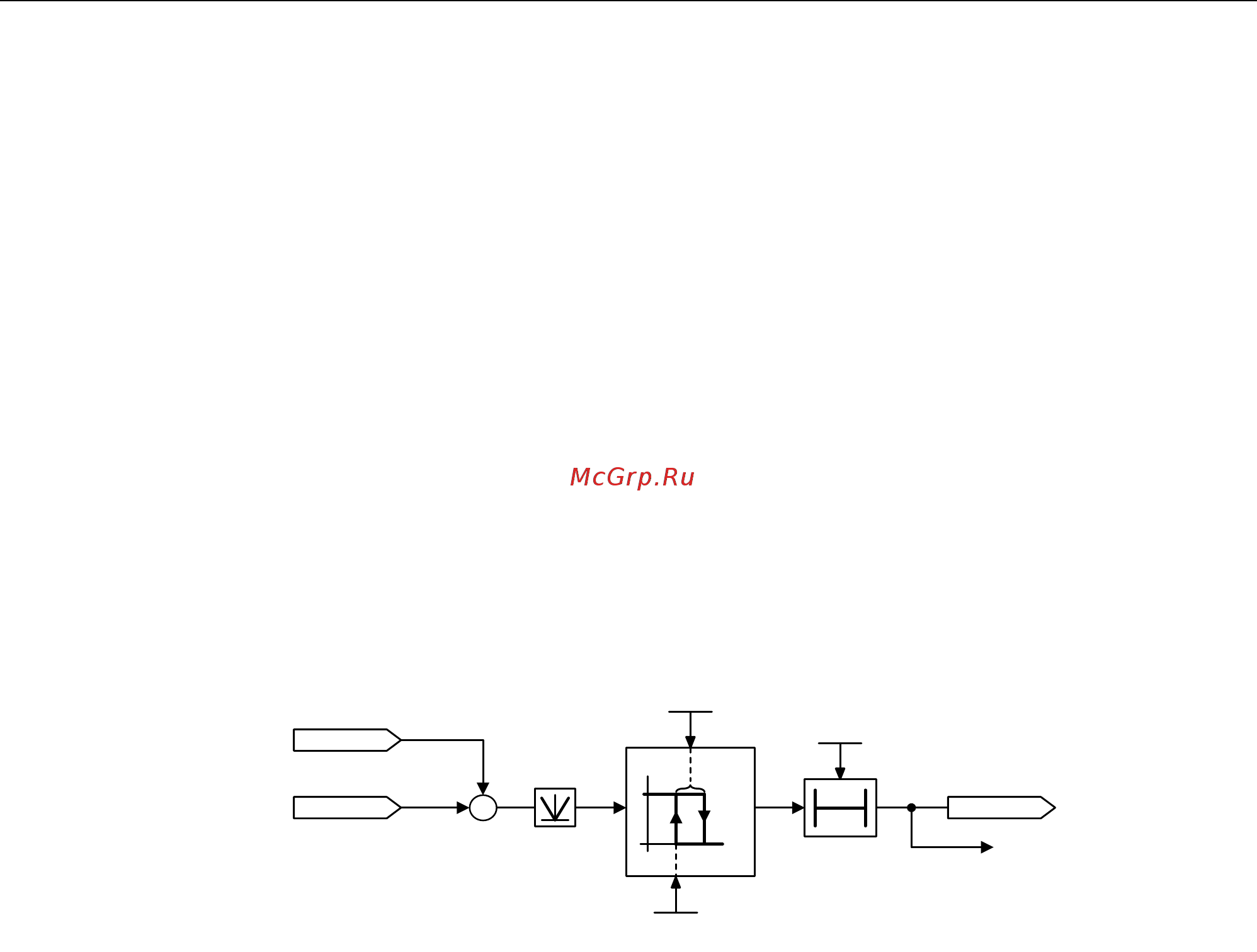

Изображение 7-20 Контроль "Отклонение скорости модель/внешнее устройство в допуске"
Функциональная схема
FP 6040 Векторное управление - регулятор скорости с/без датчика
FP 8012 Сигналы и функция контроля – сообщения о моменте вращения,
двигатель заблокирован/опрокинут
Параметр
r0063[0]
Фактическое значение скорости несглаженное
p1440
CI: Фактическое значение скорости регулятора скорости
p1443
CO: Фактическое значение скорости на входе фактического значения
регулятора скорости
r2169
CO: Фактическое значение скорости сглаженное, сообщения
r2199.7
Отклонение скорости модель/внешнее устройство в допуске
p3236
Пороговое значение скорости 7
p3237
Гистерезисная скорость 7
p3238
Задержка выключения n_ist_Motormodell = n_ist_extern
