![Siemens 6SL3310-1GE36-1AA3 [34/488] Габаритный чертеж для типоразмера hx](/img/pdf.png)
Siemens 6SL3310-1GE36-1AA3 [34/488] Габаритный чертеж для типоразмера hx
![Siemens 6SL3310-1GE36-1AA3 [34/488] Габаритный чертеж для типоразмера hx](/views2/1587107/page34/bg22.png)
Механический монтаж
3.4 Силовой модуль
Преобразователи и встроенные устройства
32 Руководство по эксплуатации, 03/2011, A5E03716106A

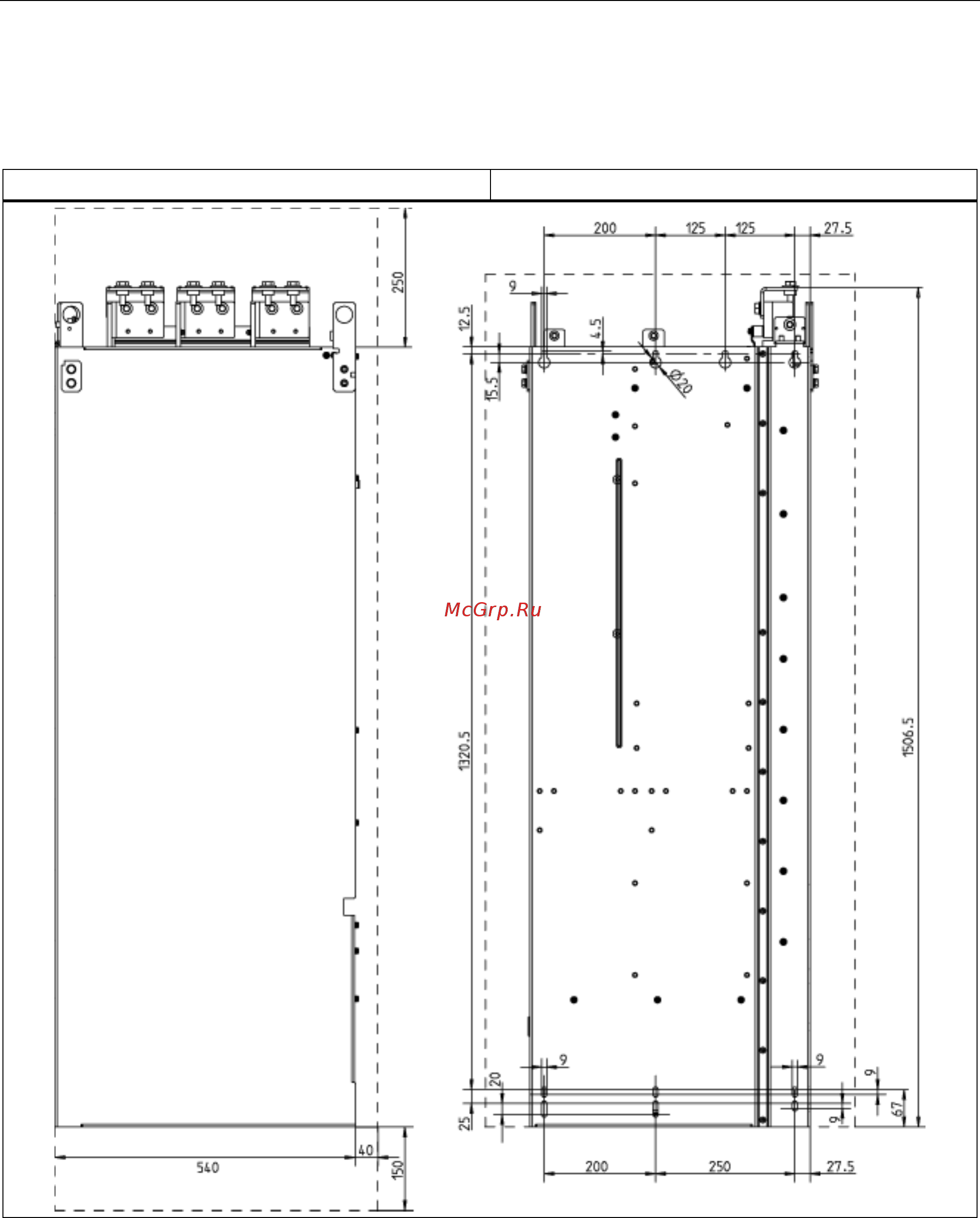

Габаритный чертеж для типоразмера HX
Таблица 3- 3 Габаритный чертеж для типоразмера HX
Вид сбоку Вид сзади
