Управление
6.8 Коммуникация через PROFINET IO
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
221
Установка IP-адреса в Windows XP
На рабочем столе щелкнуть правой кнопкой мыши на "Сетевом окружении" ->
Свойства -> Двойной щелчок на сетевой карте -> Свойства -> Выбрать протокол
TCP/IP -> Свойства -> Ввод свободно присваиваемых адресов.

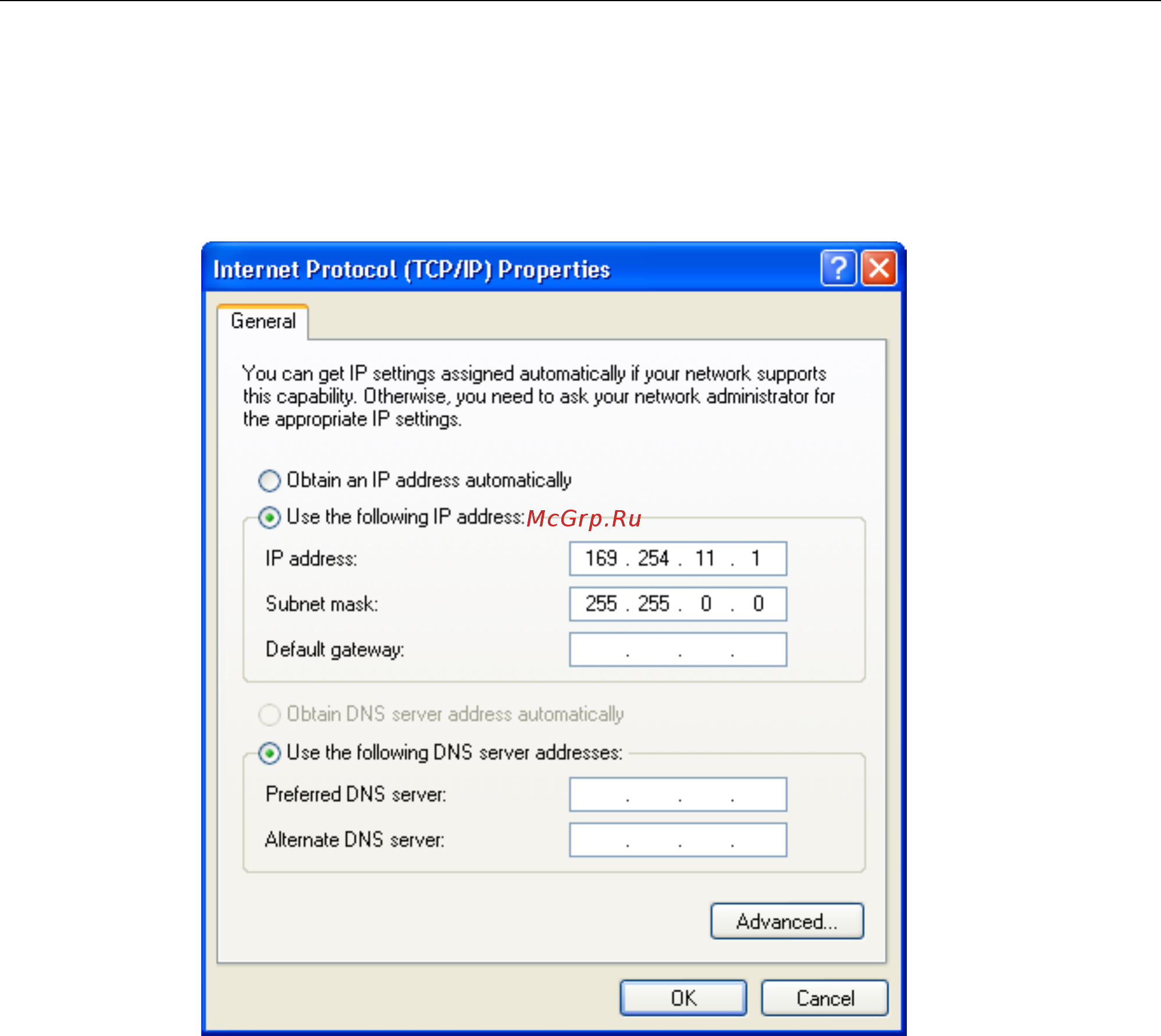

Изображение 6-30 Свойства интернет-протокола (TCP/IP)
