Siemens 6SL3310-1GE36-1AA3 [84/488] X122 цифровые входы выходы
![Siemens 6SL3310-1GE35-0AA3 [84/488] X122 цифровые входы выходы](/views2/1587107/page84/bg54.png)
Электрический монтаж
4.10 Сигнальные соединения
Преобразователи и встроенные устройства
82 Руководство по эксплуатации, 03/2011, A5E03716106A
X122: Цифровые входы/выходы

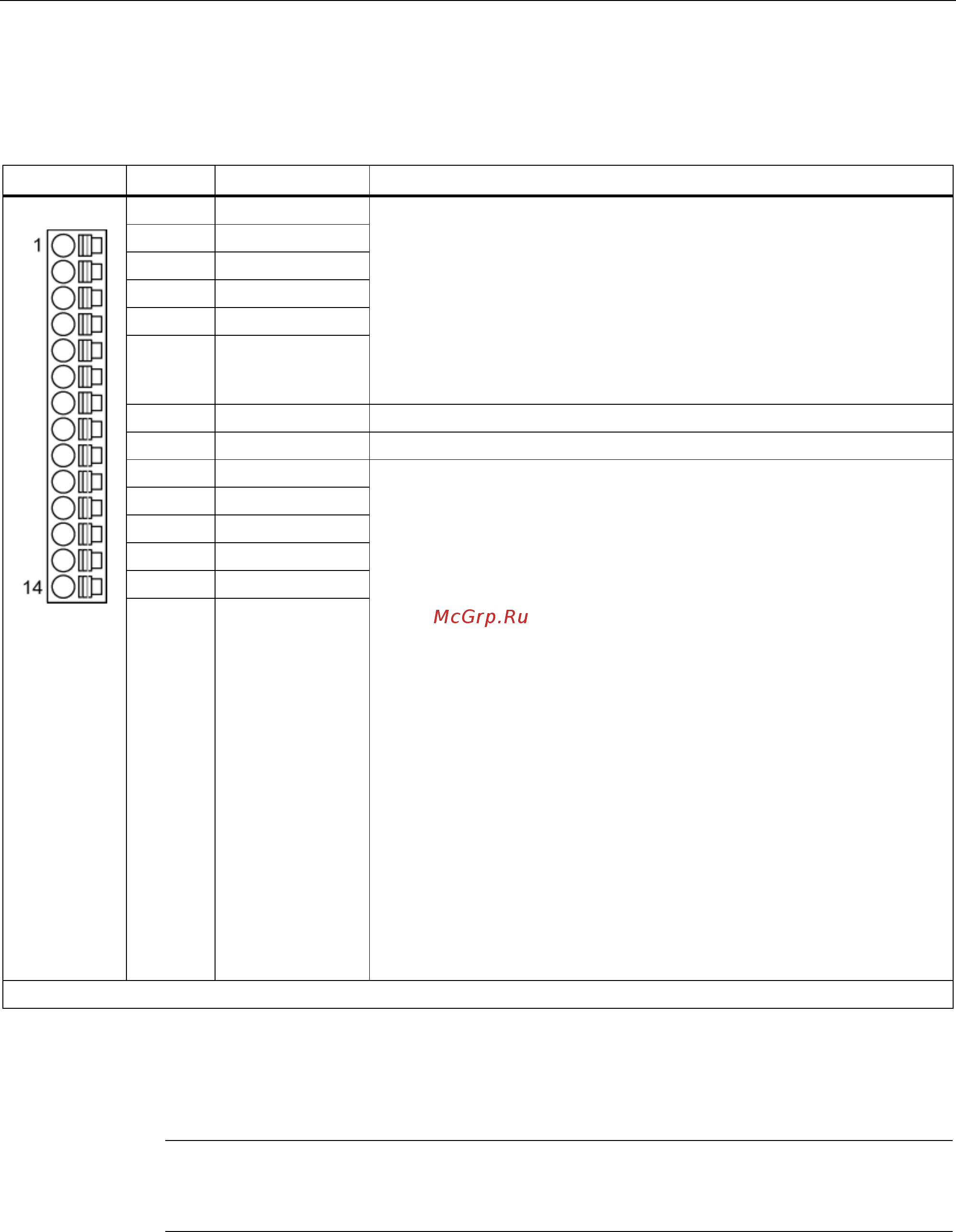

Таблица 4- 24 Клеммная колодка X122
Контакт Обозначение
1)
Технические данные
1 DI 0
2 DI 1
3 DI 2
4 DI 3
5 DI 16
6 DI 17
Напряжение: -30 В до 30 В
Типичное потребление тока: 9 мА при DC 24 В
Развязка по напряжению: Опорным потенциалом является клемма M1
Уровень (включая пульсацию)
Высокий уровень (H): +15 В до +30 В
Низкий уровень (L): -30 В до +5 В
Задержка на входе (тип.):
L -> H: ок. 50 мкс
H -> L: ок. 150 мкс
7 M1 Опорный потенциал для клеммы 1 до 6
8 M Масса
9 DI/DO 8
10 DI/DO 9
11 M
12 DI/DO 10
13 DI/DO 11
14 M
в качестве входа:
Напряжение: -30 В до 30 В
Типичное потребление тока: 9 мА при DC 24 В
Уровень (включая пульсацию)
Высокий уровень (H): +15 В до +30 В
Низкий уровень (L): -30 В до +5 В
DI/DO 8, 9, 10 и 11 это "быстрые входы"
2)
Задержка на входе (тип.):
L -> H: ок. 5 мкс
H -> L: ок. 50 мкс
в качестве выхода:
Напряжение: DC 24 В
Макс. ток нагрузки на каждый выход: 500 мА, устойчив к длительному
короткому замыканию
Задержка на выходе (тип./макс.):
3)
при "0" -> "1": 150 мкс / 400 мкс
при "1" -> "0": 75 мкс / 100 мкс
Частота коммутации:
при омической нагрузке: макс. 100 Гц
при индуктивной нагрузке: макс. 0,5 Гц
при ламповой нагрузке: макс. 10 Гц
макс. ламповая нагрузка: 5 Вт
Макс. подсоединяемое сечение: 1,5 мм²
1)
DI: Цифровой вход; DI/DO: Двунаправленный цифровой вход/выход; М: Масса электроники; M1: Опорный потенциал
2)
Быстрые входы могут использоваться как входы измерительного щупа или как входы для эквивалента нулевой метки.
3)
Данные для: V
cc
= 24 В; нагрузка 48 Ω; High ("1") = 90 % V
out
; Low ("0") = 10 % V
out
Примечание
Если на питании 24 В происходят кратковременные исчезновения напряжения, то в
такие периоды цифровые выходы переключаются в "неактивный" режим.
