Техобслуживание и уход
11.4 Замена деталей
Преобразователи и встроенные устройства
408 Руководство по эксплуатации, 03/2011, A5E03716106A
11.4.7 Замена силового блока, типоразмер HX
Замена левого силового блока

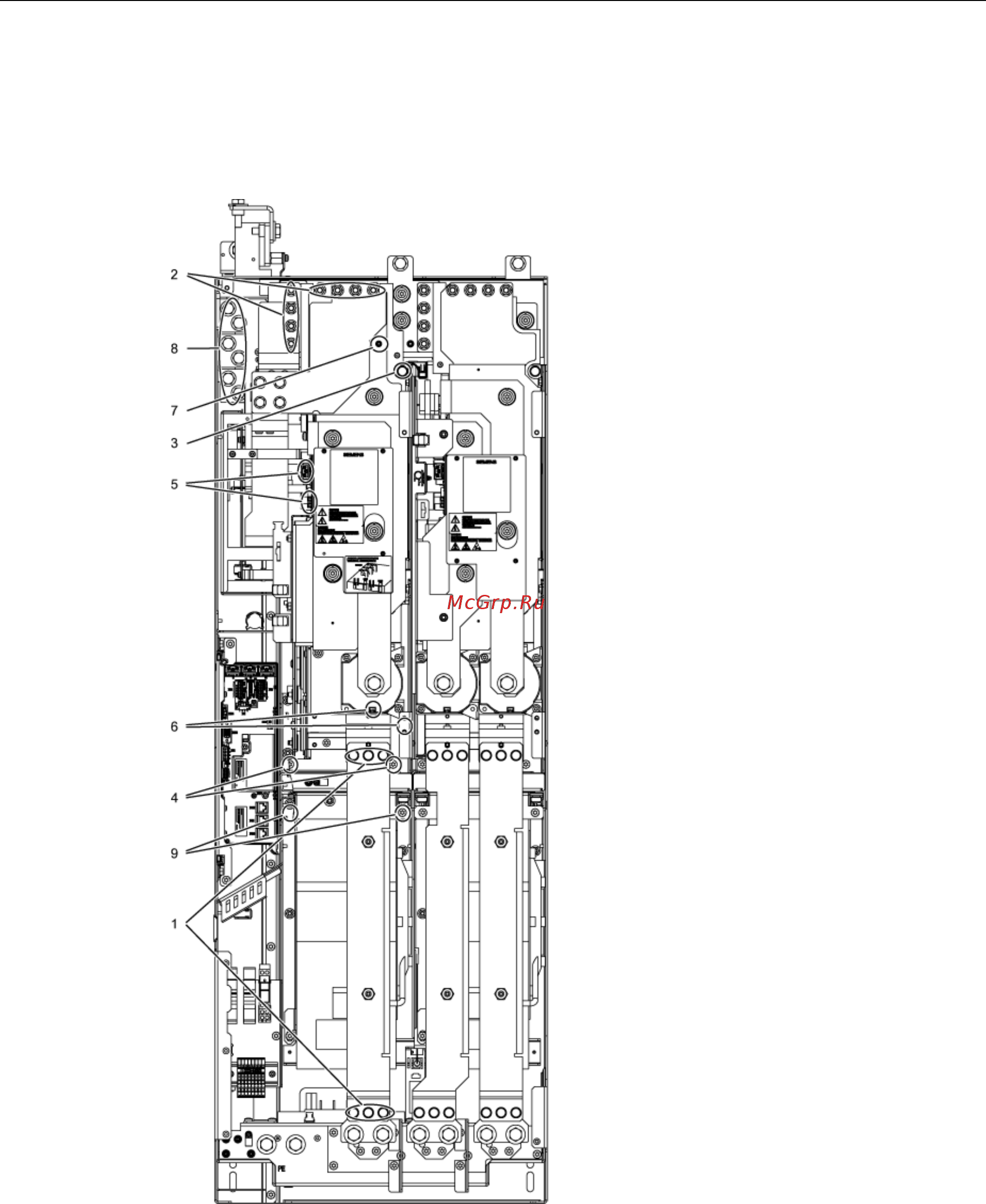

Изображение 11-10 Замена силового блока, типоразмера HX, левый силовой блок
