Техобслуживание и уход
11.3 Поддержание в исправном состоянии
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
393
11.3.3 Транспортировка силовых блоков с использованием крановых петель
Крановые петли
Силовые блоки снабжены петлями, предназначенными для транспортировки блоков с
помощью подъемных устройств во время замены.
Расположение крановых петель показано стрелками на иллюстрациях ниже.
ПРЕДУПРЕЖДЕНИЕ
Необходимо помнить, что применять следует только те подъемные устройства, тросы
или цепи которых расположены вертикально, в противном случае можно повредить
корпус устройства.
ВНИМАНИЕ
Токовые шины силовых блоков запрещается использовать для крепления подъемных
устройств и последующей транспортировки.

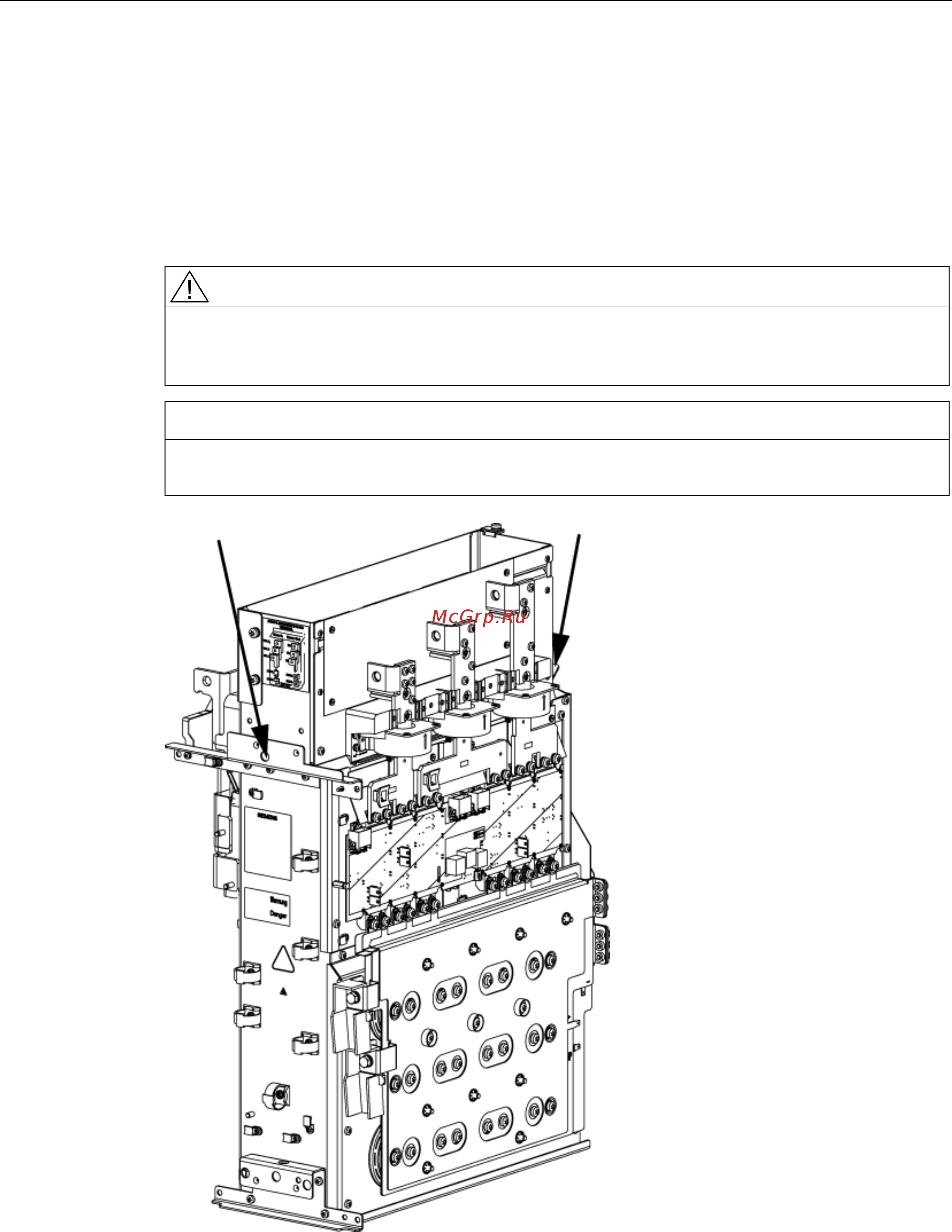

Изображение 11-2 Крановые петли на силовом блоке типоразмеров FX, GX
