Siemens 6SL3310-1GE36-1AA3 [224/488] Настройки в starter
![Siemens 6SL3310-1GE36-1AA3 [224/488] Настройки в starter](/views2/1587107/page224/bge0.png)
Управление
6.8 Коммуникация через PROFINET IO
Преобразователи и встроенные устройства
222 Руководство по эксплуатации, 03/2011, A5E03716106A
Настройки в STARTER
Настроить в STARTER коммуникацию через PROFINET следующим образом:
● Опции -> Настройка интерфейса PG/PC...

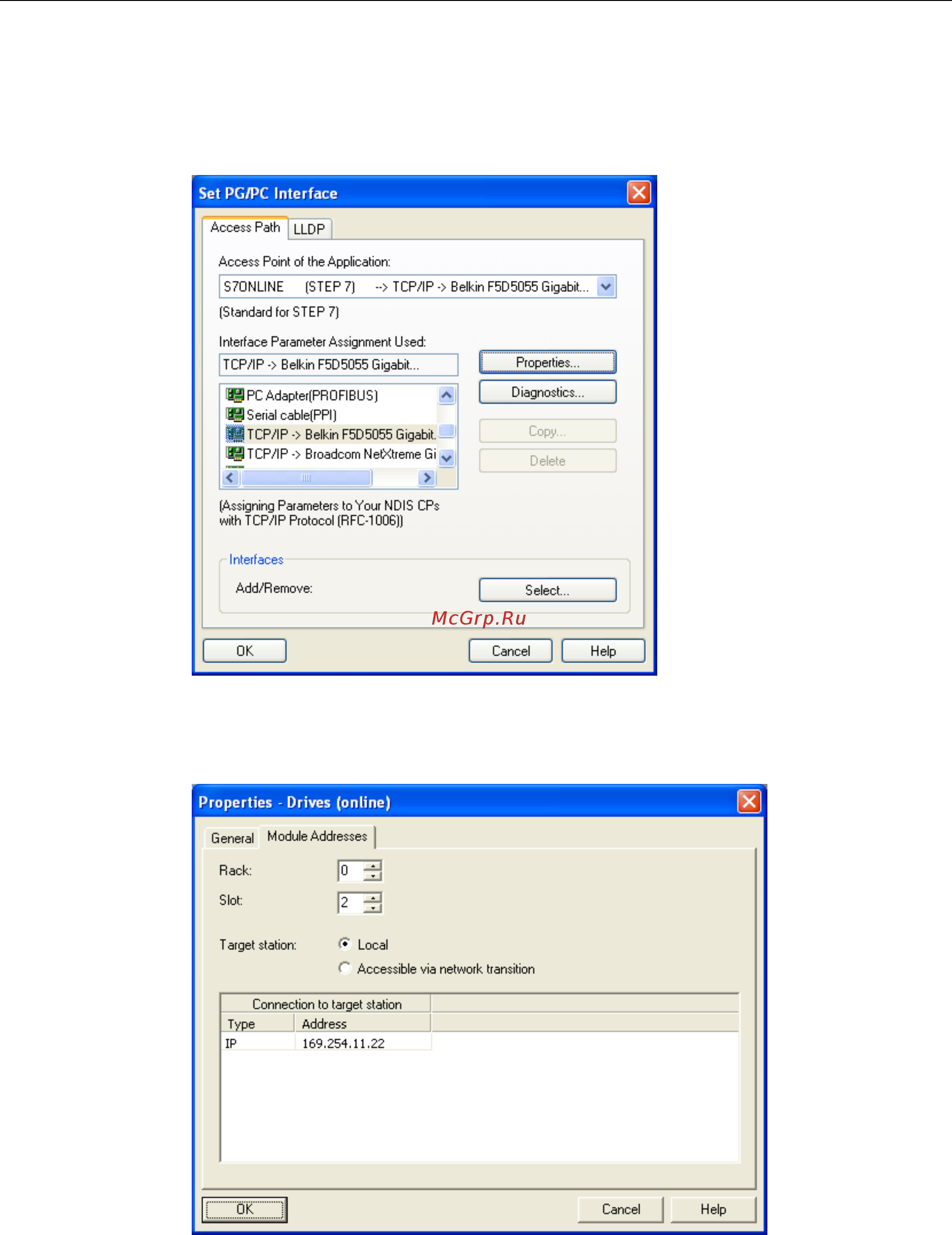

Изображение 6-31 Настройка интерфейса PG/PC
● Щелчок правой кнопкой мыши на Приводное устройство -> Целевое устройство ->
Online-доступ -> Адрес модуля
Изображение 6-32 Установка доступа Online
