![Siemens 6SL3310-1GE36-1AA3 [428/488] Замена вентилятора правый силовой блок](/img/pdf.png)
Siemens 6SL3310-1GE36-1AA3 [428/488] Замена вентилятора правый силовой блок
![Siemens 6SL3310-1GE36-1AA3 [428/488] Замена вентилятора правый силовой блок](/views2/1587107/page428/bg1ac.png)
Техобслуживание и уход
11.4 Замена деталей
Преобразователи и встроенные устройства
426 Руководство по эксплуатации, 03/2011, A5E03716106A

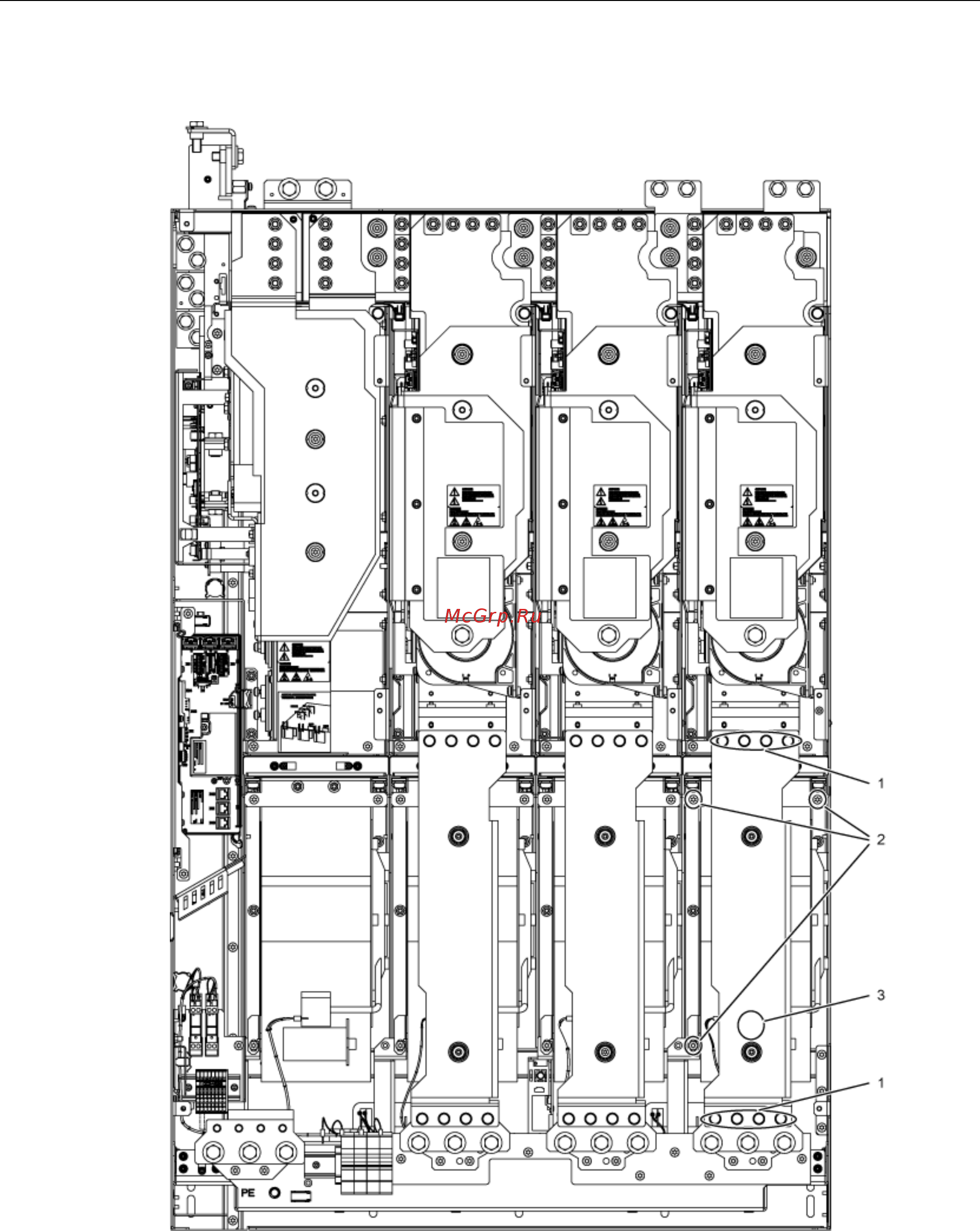

Замена вентилятора, правый силовой блок
Изображение 11-19 Замена вентилятора, типоразмер JX, правый силовой блок
