Техобслуживание и уход
11.4 Замена деталей
Преобразователи и встроенные устройства
396 Руководство по эксплуатации, 03/2011, A5E03716106A
11.4.1 Замена интерфейсного модуля управления, типоразмер FX
Замена интерфейсного модуля управления

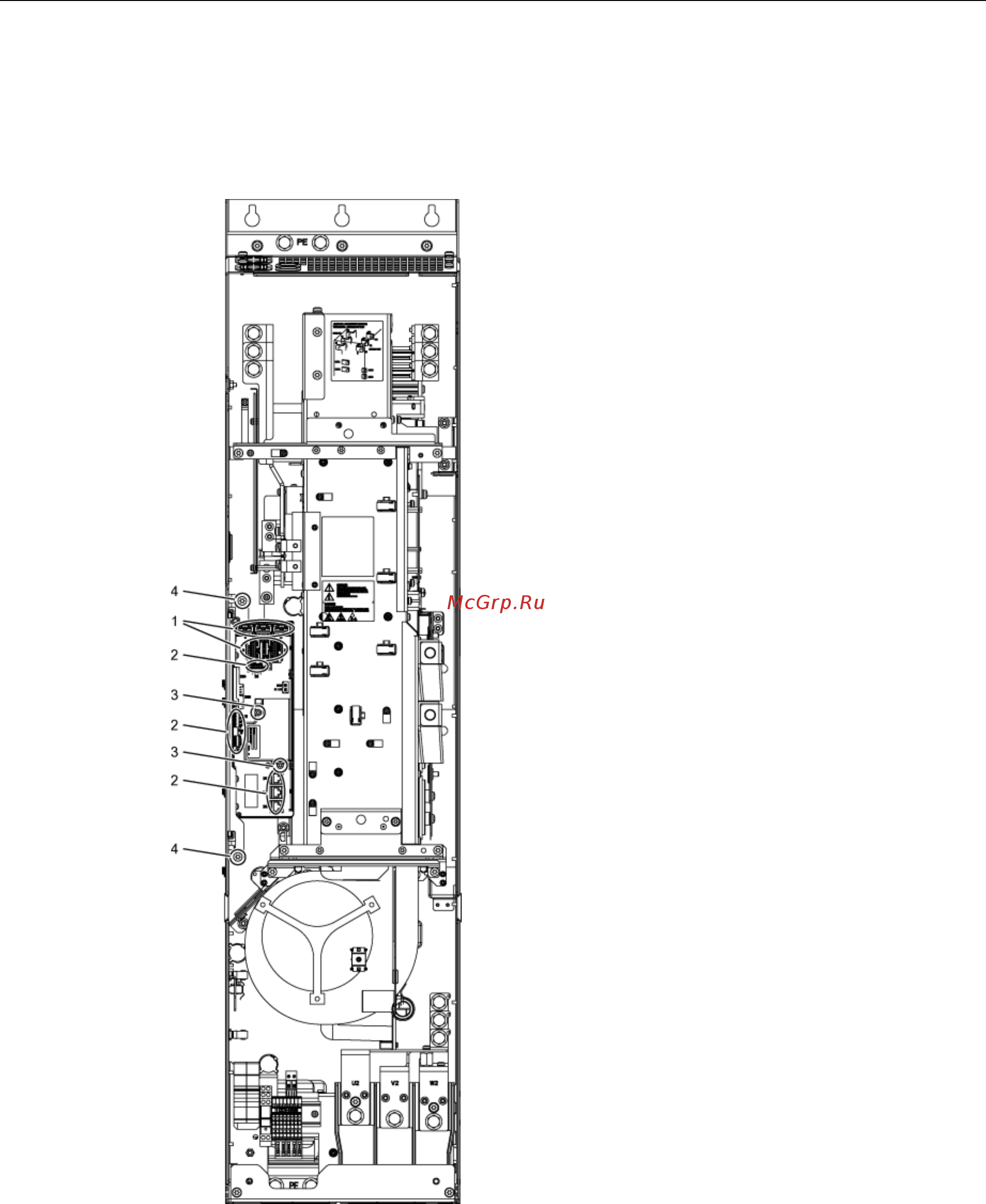

Изображение 11-4 Замена интерфейсного модуля управления, типоразмер FX
