Ввод в эксплуатацию
5.3 Порядок ввода в эксплуатацию с помощью STARTER
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
119
Конфигурирование приводного устройства

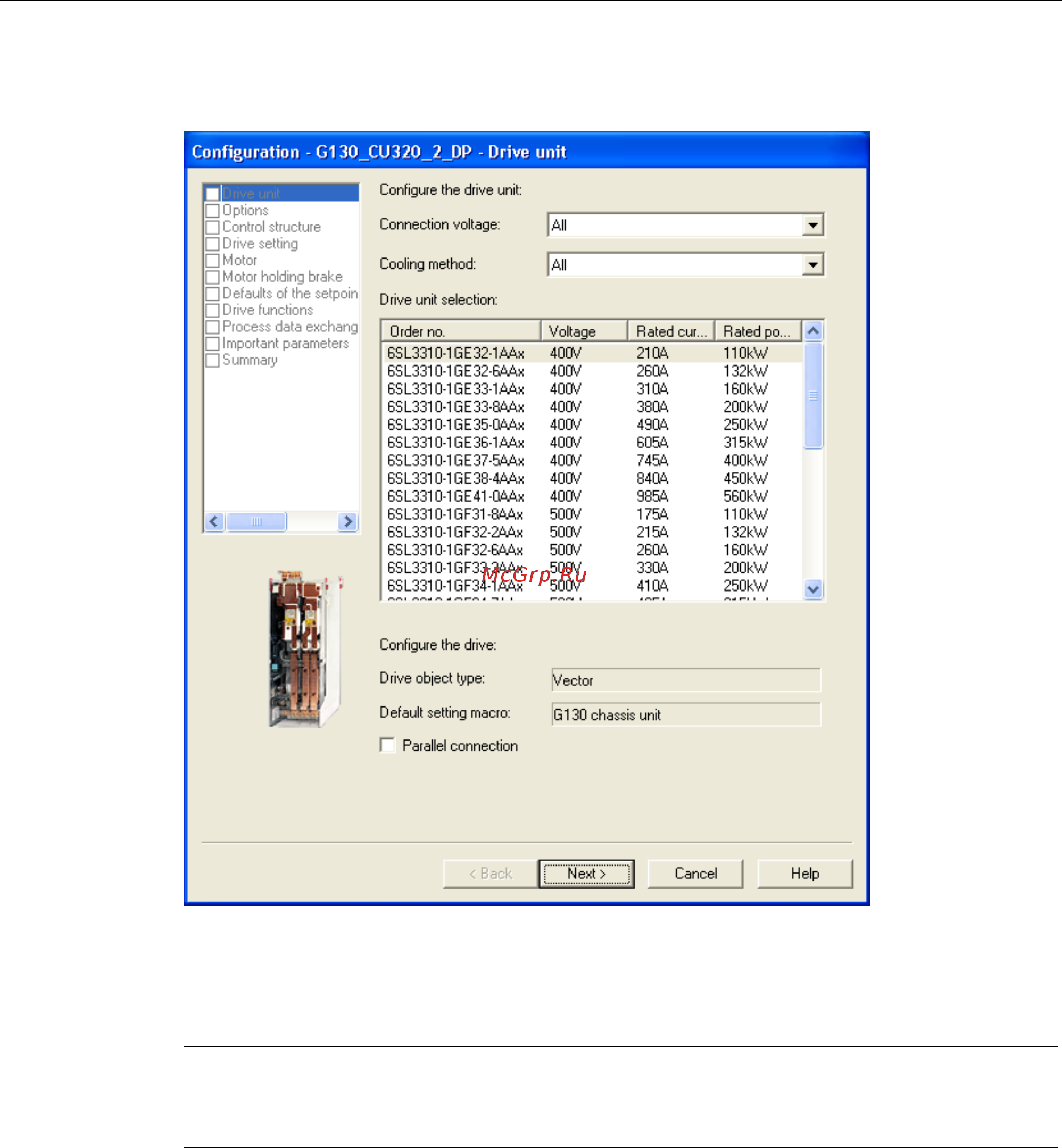

Изображение 5-13 Конфигурирование приводного устройства
⇒ Выберите в Напряжение питающей сети: выберите нужное напряжение, а в пункте
Тип охлаждения: надлежащий тип охлаждения для данного приводного устройства.
Примечание
На данном этапе Вы предварительно выбираете встроенное устройство. Установка
сетевого напряжения и типа охлаждения пока не производится.
⇒ Из списка в меню Выбор привода:, выбрать соответствующий тип привода (заказной
№, см. шильдик).
⇒ Щелкнуть на Далее >
