Техобслуживание и уход
11.4 Замена деталей
Преобразователи и встроенные устройства
424 Руководство по эксплуатации, 03/2011, A5E03716106A
11.4.12 Замена вентилятора, типоразмер JX
Замена вентилятора, левый силовой блок

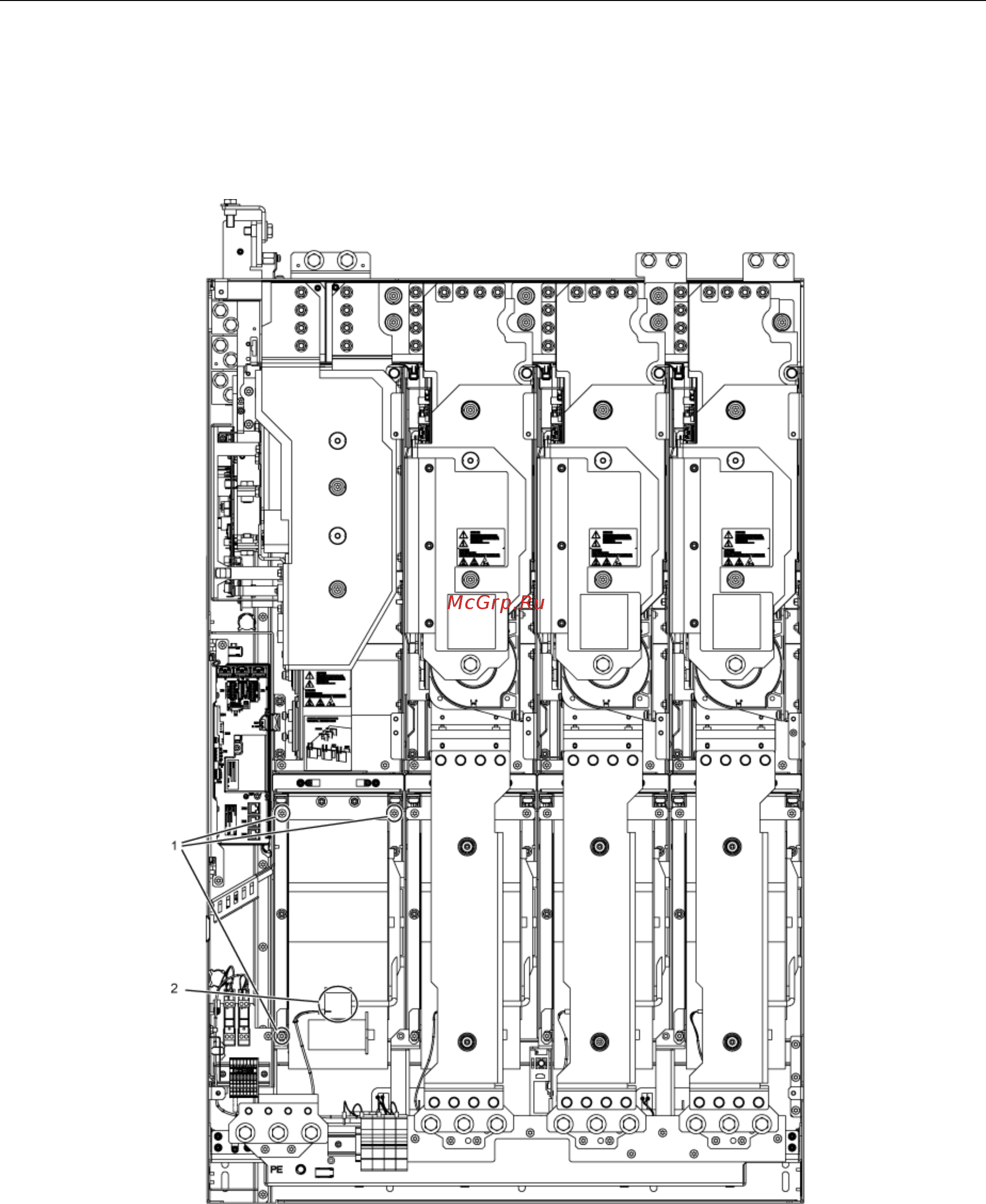

Изображение 11-18 Замена вентилятора, типоразмер JX, левый силовой блок
