Функции, контрольные и защитные функции
9.2 Приводные функции
Преобразователи и встроенные устройства
298 Руководство по эксплуатации, 03/2011, A5E03716106A
L
w
>@
˓>@
>$@L
>@L
w
w
L
w
̶͕͙͕͑
͇͇͙͗͑͌͗͜͏͙͘͏͇͔͇͓͇͔͑͊͏͞͏͉͇͔͏ͦ
U
S
S
S
S
S S S S

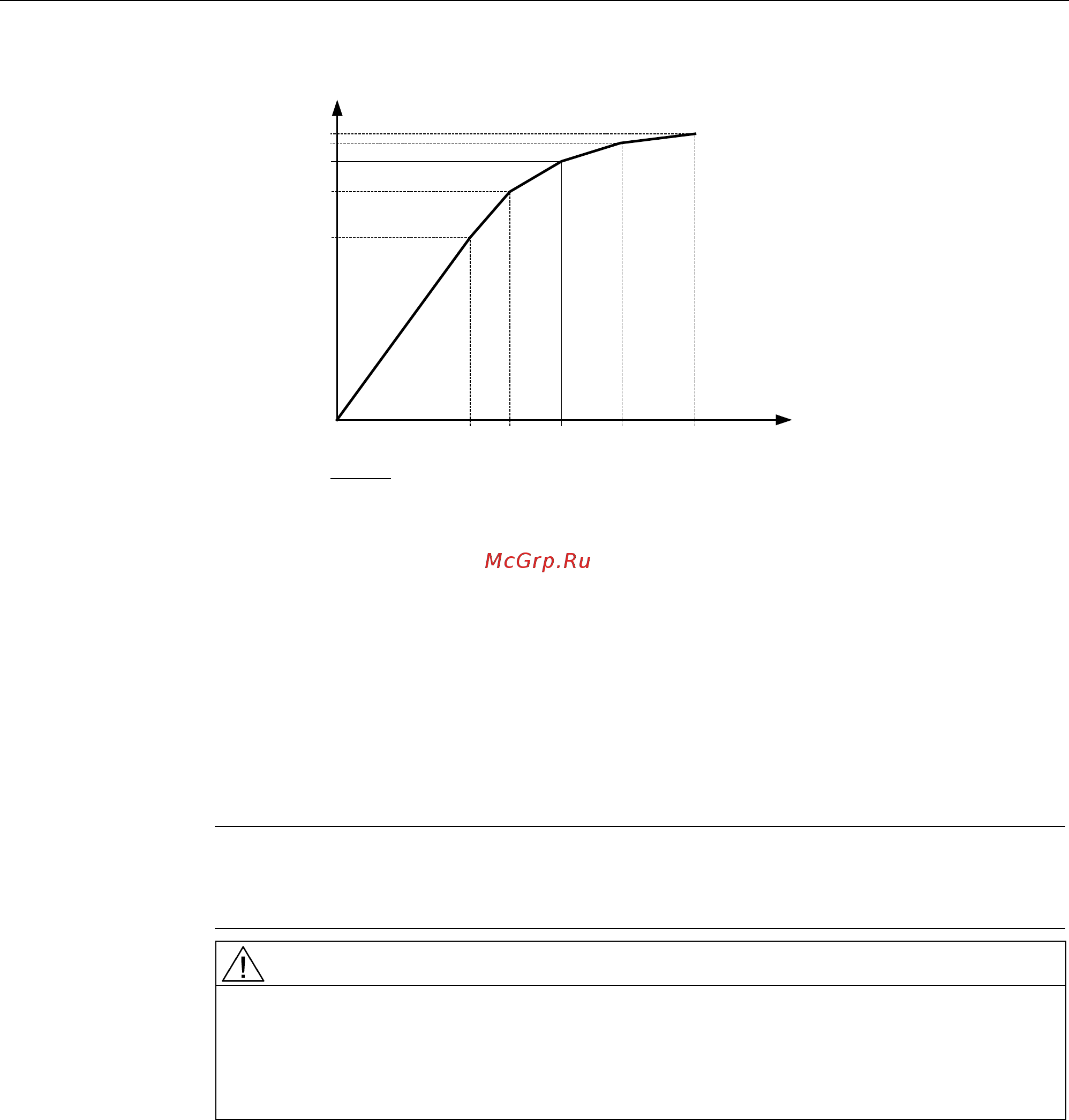

Изображение 9-2 Характеристика намагничивания
Порядок идентификации двигателя
● Введите p1910 > 0, появляется предупреждение A07991.
● Идентификация запускается после следующего включения.
● p1910 устанавливается на «0» (успешная идентификация) или
выдается сообщение о неисправности F07990.
● r0047 показывает текущее состояние измерения.
Примечание
Чтобы сделать новую установку регулятора постоянной, необходимо сохранить
данные энергонезависимо с p0977 или p0971.
ПРЕДУПРЕЖДЕНИЕ
При идентификации двигателя привод может вызывать движения двигателя.
Функции АВАРИЙНОГО ВЫКЛЮЧЕНИЯ при вводе в эксплуатацию должны
работать. Необходимо соблюдать соответствующие правила техники
безопасности во избежание опасности для людей и оборудования.
