Функции, контрольные и защитные функции
9.2 Приводные функции
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
297
̱͇͈͌͒ͣ
̱͇͈͌͒ͣ
̶͕͈͇͎͕͉͇͙͗͌͗͌͒ͣ
͇͙͕͙͘͢͞
̫͉͏͇͙̱͇͈͊͌͒ͣ͌͒ͣ͏
͕͈͇͉͕͔͇͋ͦ͞͏͔͚͙͋͑͏͉͔͕͙ͣ͘
̫͕͈͇͉͕͔͐͢͞
&
5
/
˰
6
/
˰
5
/
0
5
5
5
6
S S
S>0@
S>0@
S>0@
/
S>0@ S>0@ S>0@
S>0@

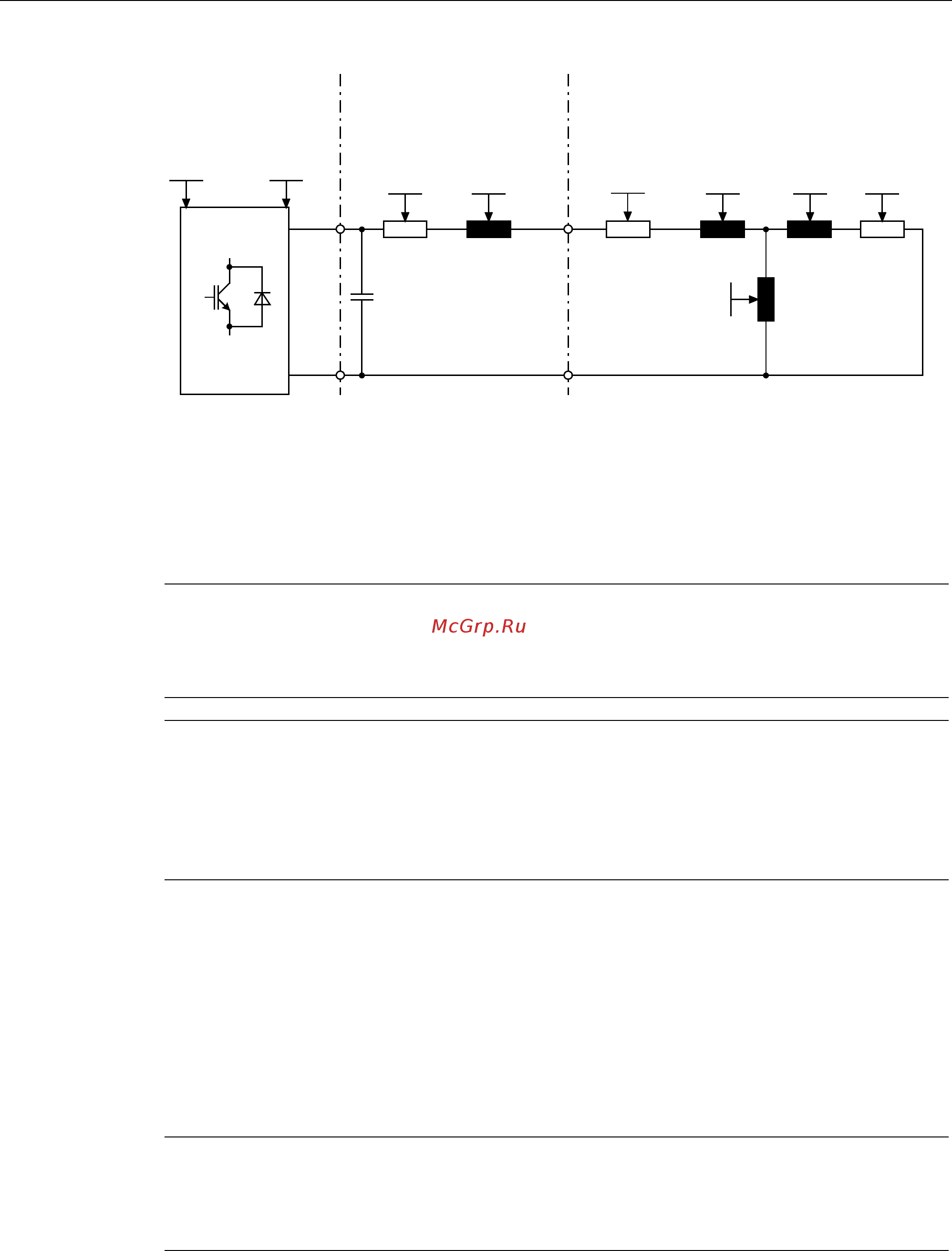

Изображение 9-1 Эквивалентная схема - асинхронный двигатель и кабель
Если имеется выходной фильтр (см. p0230) или добавочная индуктивность (p0353), их
параметры необходимо также ввести до измерения при простое.
Значение индуктивности затем будет вычтено из общего измеренного значения
рассеяния. Для синусных фильтров измеряются только сопротивление статора,
пороговое напряжение вентиля и время запирания вентиля.
Примечание
При рассеянии от 35 до 40% от номинального полного сопротивления двигателя
динамика регулирования частоты вращения и тока в области предела напряжения и в
режиме гашения поля ограничена.
Примечание
Измерение при простое следует проводить на остывшем двигателе. В p0625
необходимо ввести приблизительную температуру окружающей среды двигателя,
имеющую место во время измерения (если установлен KTY-датчик: настроить p0600,
p0601 и считать показания r0035). Это является опорной точкой для термической
модели двигателя и термического согласования R
S
/R
R
.
Помимо эквивалентных схем характеристику намагничивания двигателя можно
определить с помощью идентификации двигателя (p1910 = 3), если речь идет об
асинхронной машине. По причине высокой точности характеристику намагничивания
следует по возможности определять в ходе измерения при вращении (без датчиков:
p1960 = 1, 3; с датчиками: p1960 = 2, 4). При эксплуатации привода в диапазоне
гашения поля необходимо определить такую характеристику, в частности при
векторном регулировании. Благодаря характеристике намагничивания в диапазоне
гашения поля возможен точный расчет полеобразующего тока и в результате этого
возможно достижение повышенной точности момента вращения.
Примечание
Измерение при вращении (p1960) для асинхронных машин обеспечивает более точное
определение номинального тока намагничивания и характеристики насыщения, чем
измерение при простое (p1910).
