Канал заданных значений и регулирование
7.3 U/f-управление
Преобразователи и встроенные устройства
256 Руководство по эксплуатации, 03/2011, A5E03716106A
7.3.2 Поглощение резонанса
Описание
Поглощение резонанса гасит колебания активного тока, часто возникающие на
холостом ходу. Поглощение резонанса активно в диапазоне между приблизительно 5
% и 90 % от ном. частоты двигателя (p0310), но макс. до 45 Гц.
IB͉͕͋͢͜
,TB͙͛͑
8I5HV͇͊͟7
8I5HV͇͚͊͘͟͏͒
I5HV͇͊͟
S
II
0RW1
[S
S
S
U
U

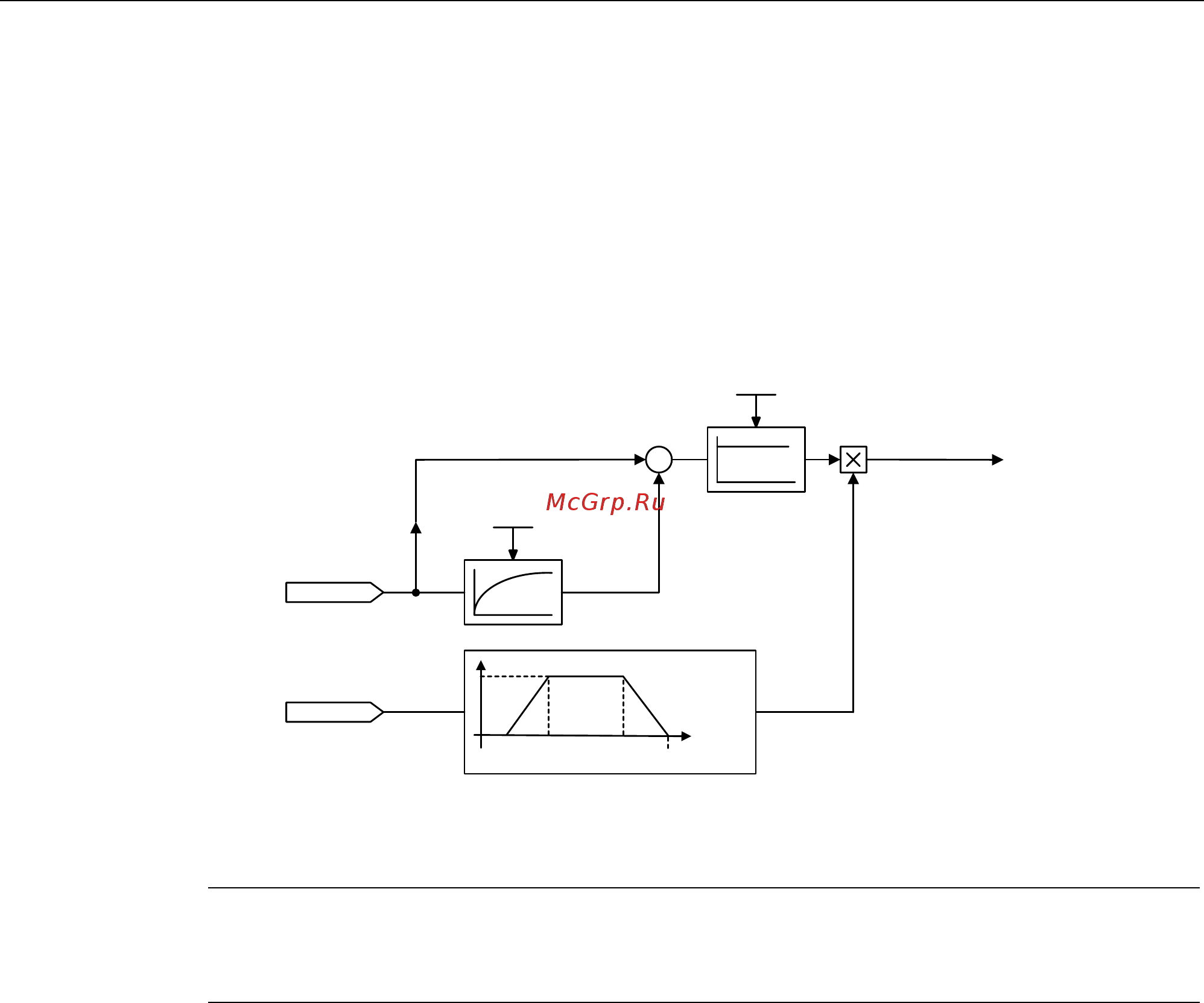

Изображение 7-9 Поглощение резонанса
Примечание
При p1349 = 0 граница переключения автоматически устанавливается на 95 % ном.
частоты двигателя, но макс. на 45 Гц.
Функциональная схема
FP 6310 Поглощение резонанса и компенсация скольжения
Параметр
r0066
Выходная частота
r0078
Фактическое значение тока, моментообразующее
p1338
Поглощение резонанса, усиление
p1339
Поглощение резонанса, постоянная времени фильтрации
p1349
Поглощение резонанса, макс. частота
