Механический монтаж
3.4 Силовой модуль
Преобразователи и встроенные устройства
Руководство по эксплуатации, 03/2011, A5E03716106A
31

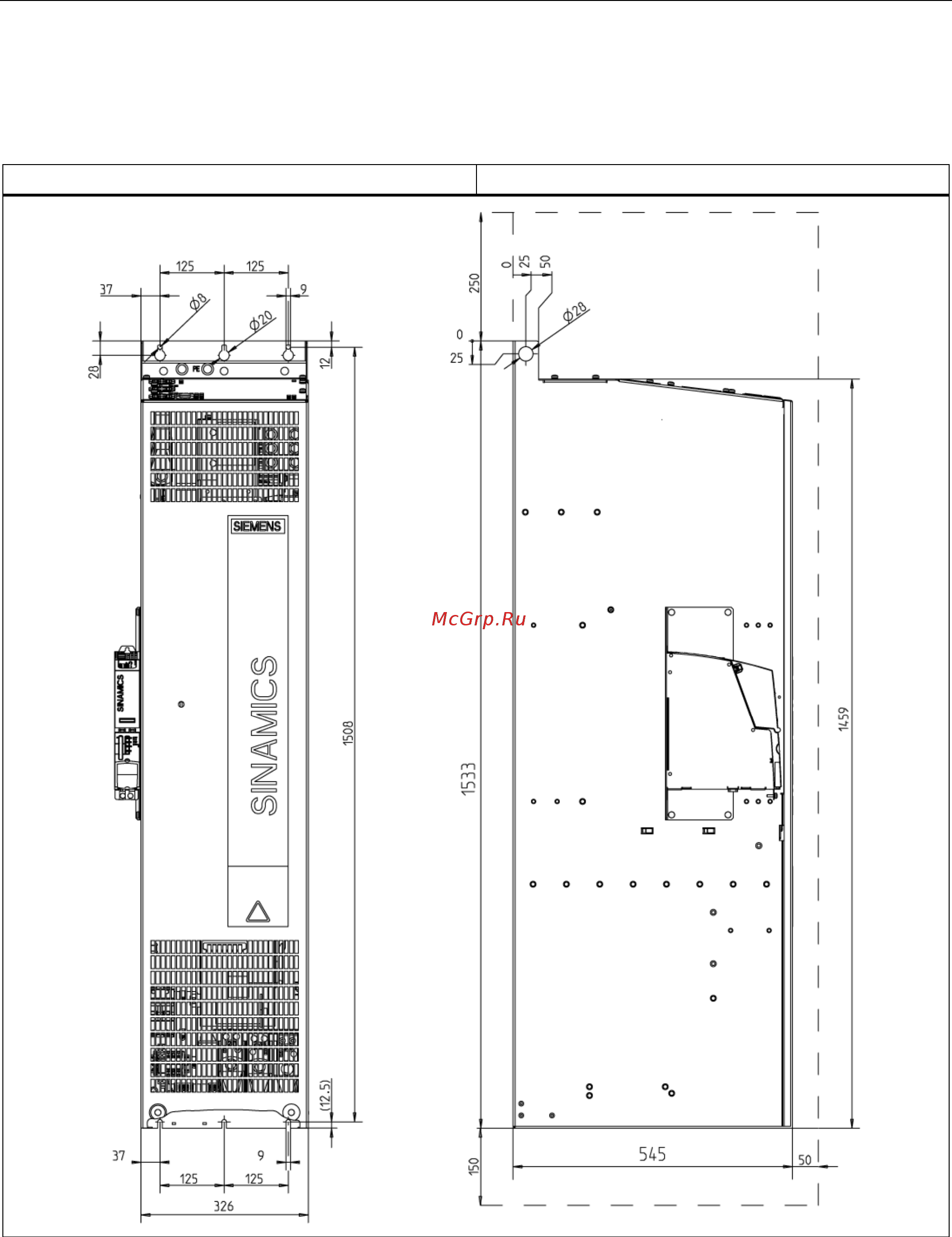

Габаритный чертеж для типоразмера GX
Таблица 3- 2 Габаритный чертеж для типоразмера GX
Вид спереди Вид сбоку
