Технические данные
12.2 Общие данные
Преобразователи и встроенные устройства
438 Руководство по эксплуатации, 03/2011, A5E03716106A
12.2.2 Перегрузочная способность
Преобразователь обладает перегрузочным резервом для преодоления, например,
начального пускового момента.
Поэтому для приводов с требованиями перегрузки для соответствующей требуемой
нагрузки необходимо заложить соответствующий ток базовой нагрузки.
Перегрузки действительны при условии, что преобразователь до и после перегрузки
будет работать со своим током базовой нагрузки, причем в основе лежит
продолжительность нагрузочного цикла в 300 сек.
Легкая перегрузка
В основе тока базовой нагрузки для легкой перегрузки I
L
лежит нагрузочный цикл
110 % на 60 сек. или 150 % на 10 сек.
̴͕͓͏͔͇͔͙͕͖͕͙͕͔͔͒ͣ͐͑ͦ͐͘͢͢
̹͕͈͇͎͕͉͕͔͇͚͎͑͐͊͗͑͏,/͋͒ͦ
͔͎͔͇͌͞͏͙͔͕͖͚͎͌͒ͣ͐͌͗͌͊͗͑͏
̱͇͙͕͉͓͔͔͙͕͗͑͗͌͌͐͑͢
̹͕͖͕͈͇͎͕͉͇͙͑͗͌͗͌͒ͦ
̱͇͙͕͉͓͔͔͙͕͗͑͗͌͌͐͑͢
,
,
,
V
W
V
V
/
/
/

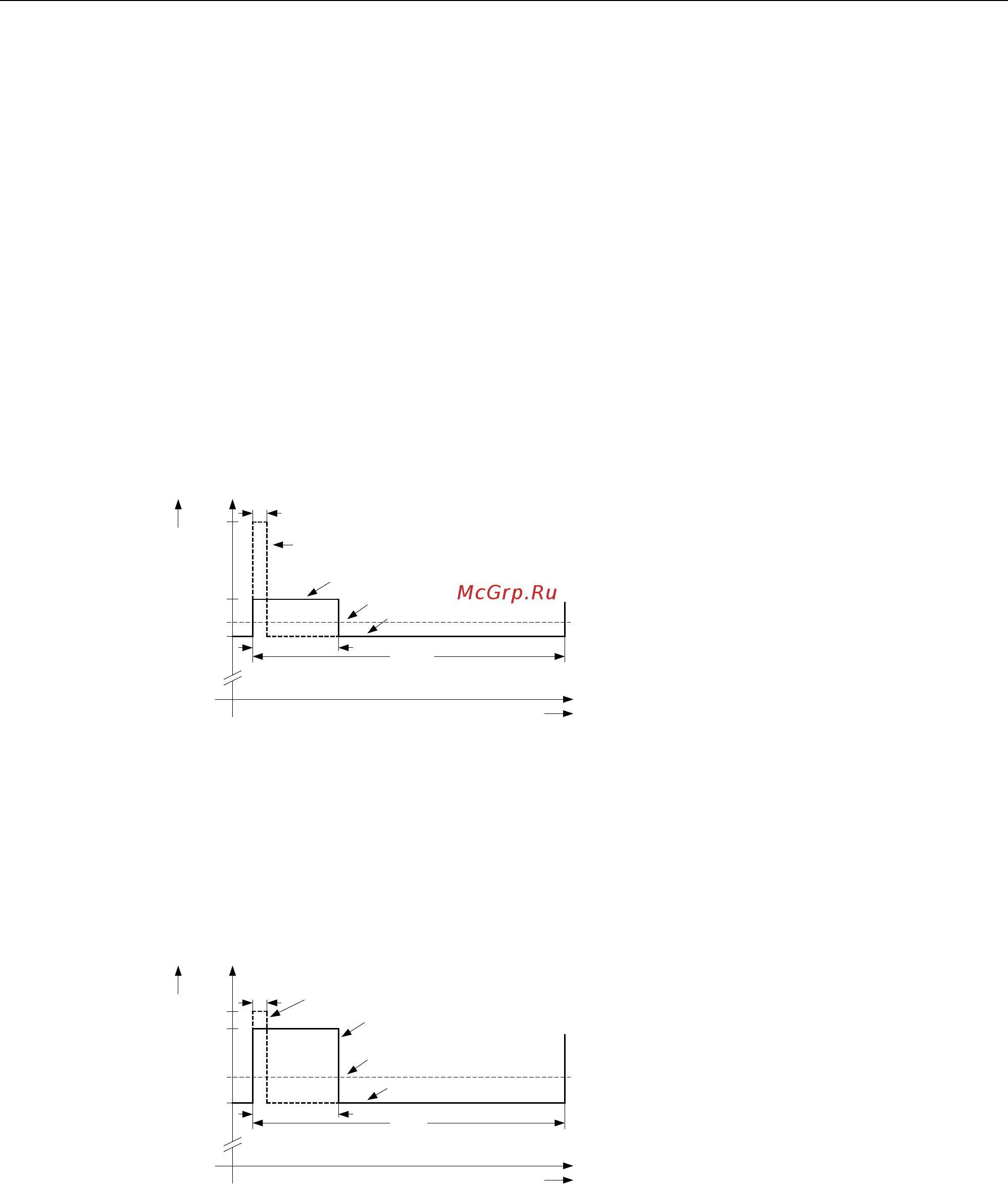

Изображение 12-2 Легкая перегрузка
Сильная перегрузка
В основе тока базовой нагрузки для сильной перегрузки I
H
лежит нагрузочный цикл 150
% на 60 сек. или 160 % на 10 сек.
̴͕͓͏͔͇͔͙͕͖͕͙͕͔͔͒ͣ͐͑ͦ͐͘͢͢
̹͕͈͇͎͕͉͕͔͇͚͎͑͐͊͗͑͏,+͋͒ͦ
͘͏͔͕͖͚͎͒ͣ͐͌͗͌͊͗͑͏
̱͇͙͕͉͓͔͔͙͕͗͑͗͌͌͐͑͢
̹͕͖͕͈͇͎͕͉͇͙͑͗͌͗͌͒ͦ
̱͇͙͕͉͓͔͔͙͕͗͑͗͌͌͐͑͢
,
,
+
+
+
,
V
W
V
V
Изображение 12-3 Сильная перегрузка
